Révision: Sansui AU-ALPHA707DR 230V

Introduction

En révision aujourd'hui un Sansui 707DR fonctionnant en 230V, un amplificateur que l'on croise très rarement, ayant été peu produit dans cette version réservée à l'export. La plupart des exemplaires sont en 100V. Il nous semble que cet appareil mérite donc qu'on parle de lui. Il est en excellent état et de première main, confié à notre atelier pour une remise en forme après de nombreuses années de stockage. Il fonctionne plus ou moins mais avec quelques soucis, rien de très grave à priori.

1. Nettoyage, essai et examen

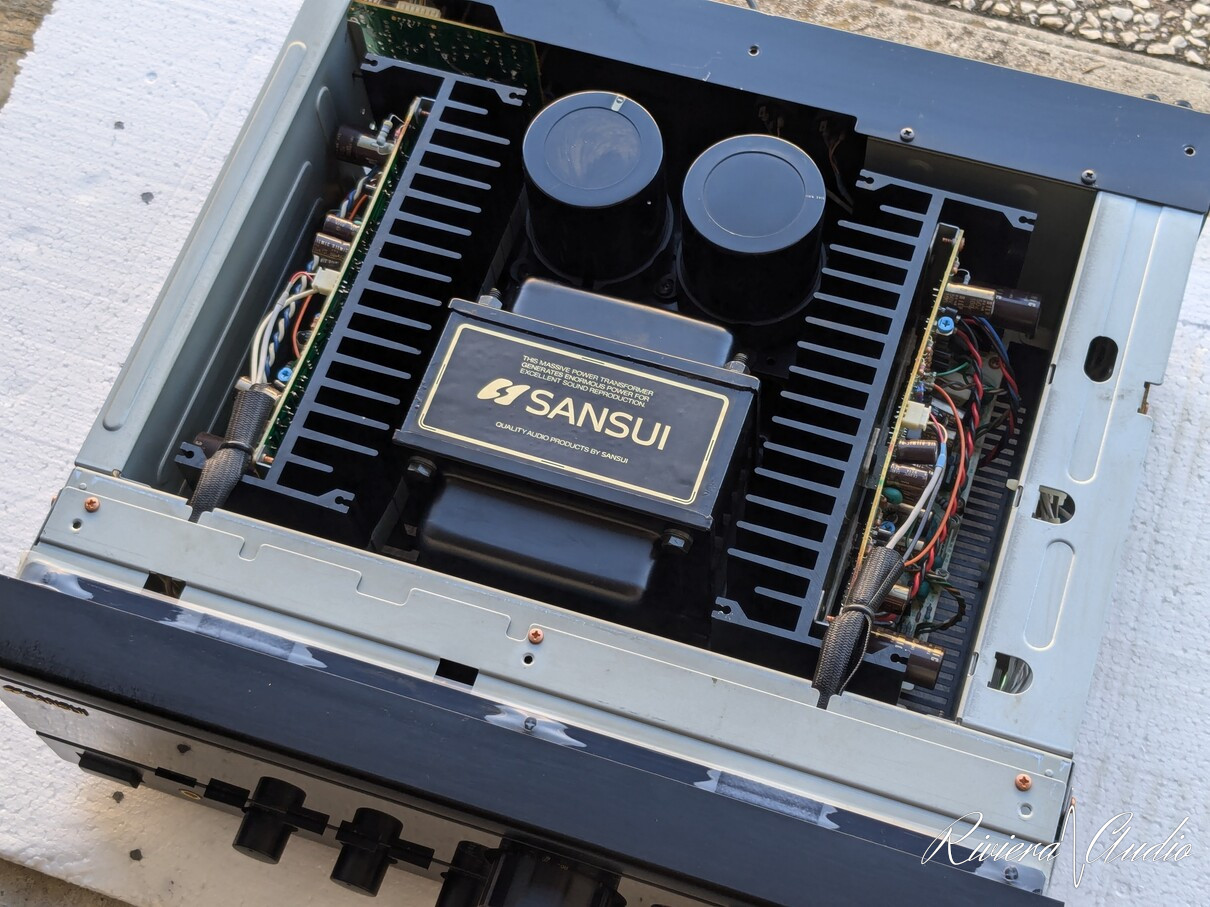

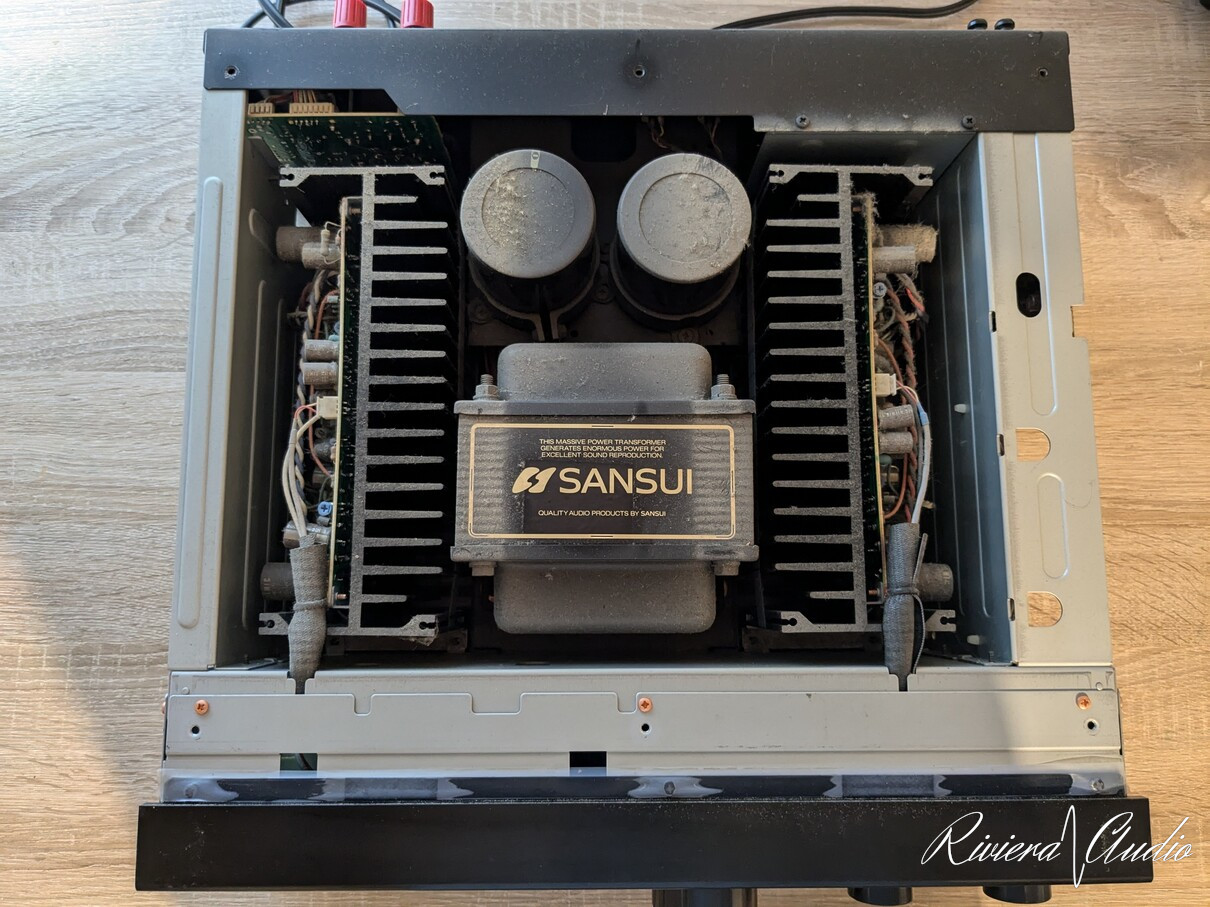

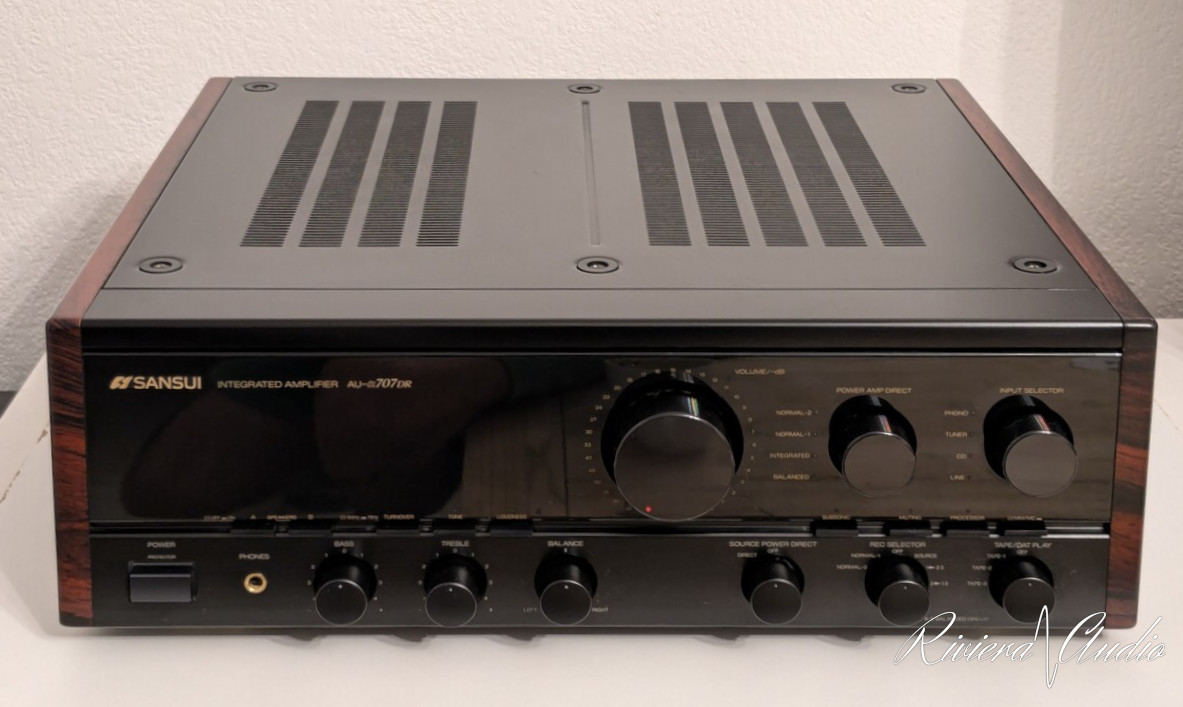

Voici l'appareil, tout commence comme d'habitude par un nettoyage:

Vient ensuite l'essai. Les symptômes, comme décrits par le propriétaire, sont: une musique qui devient parfois "distante" et une qualité qui ne semble pas optimale même en dehors de cela, des crachotements intermittents et un commutateur "source power direct" qui présente de sérieux faux contacts.
A l'essai je remarque aussi une grosse asymétrie de chauffe entre canaux G et D.
L'examen visuel révèle quelques soudures HS, par contre aucune n'est totalement fendue, un problème pourtant très courant sur les Sansui Alpha. On se rend bien compte que cet amplificateur a effectivement peu servi (c'est relatif).

Il y a aussi un souci avec la fameuse "glue" corrosive, présente sur tant d'appareils, dont celui-ci. Cette glue est malheureusement devenue nettement conductrice. Heureusement elle n'est présente que sur les gros condensateurs des cartes drivers... A noter que cette glue n'est devenue conductrice que sur un canal, et il s'agit justement de celui qui chauffe plus que l'autre, ce n'est probablement pas un hasard, la chaleur étant sûrement un des facteurs de dégradation de ce composé.

Enfin, concernant le souci d'asymétrie de chauffe, elle est trop importante pour être due à une "dérive" liée vieillissement, il y a forcement une autre cause et les premiers suspects sont bien entendu les trimmers de réglage du bias.

2. Relais HP et commutateurs

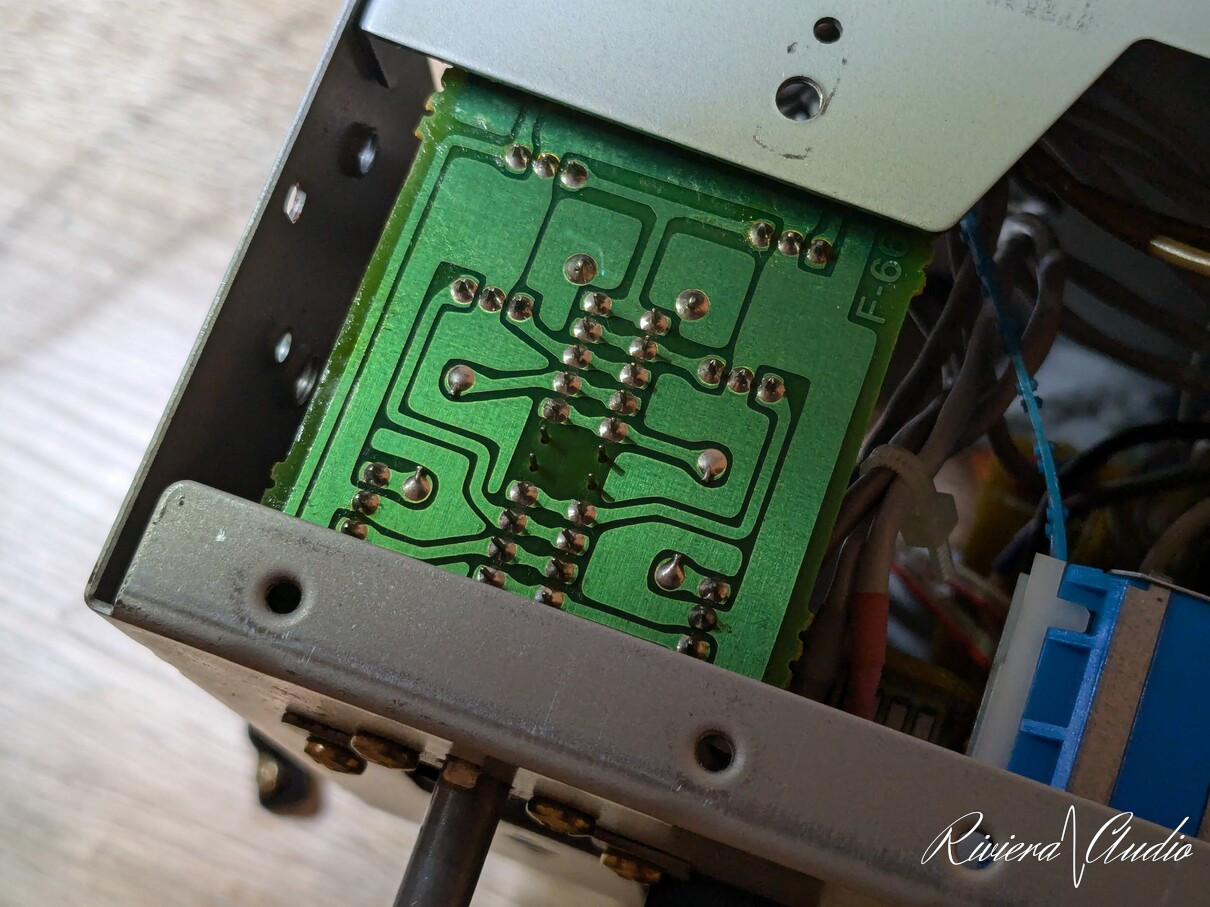

Le premier travail sera de remplacer les deux relais de sortie HP. Il faut pour cela sortir la carte HP et dessouder le bloc des borniers, les relais sont dessous.

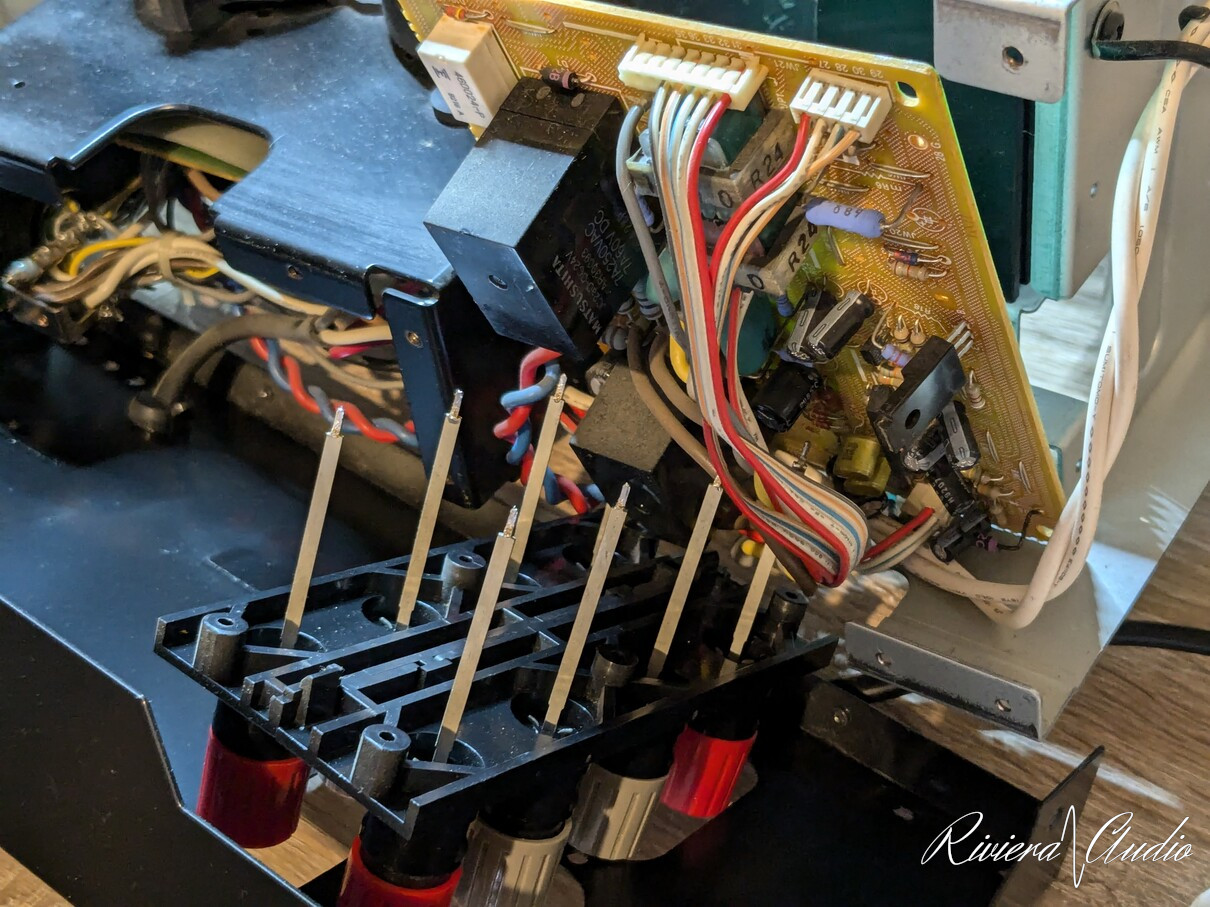

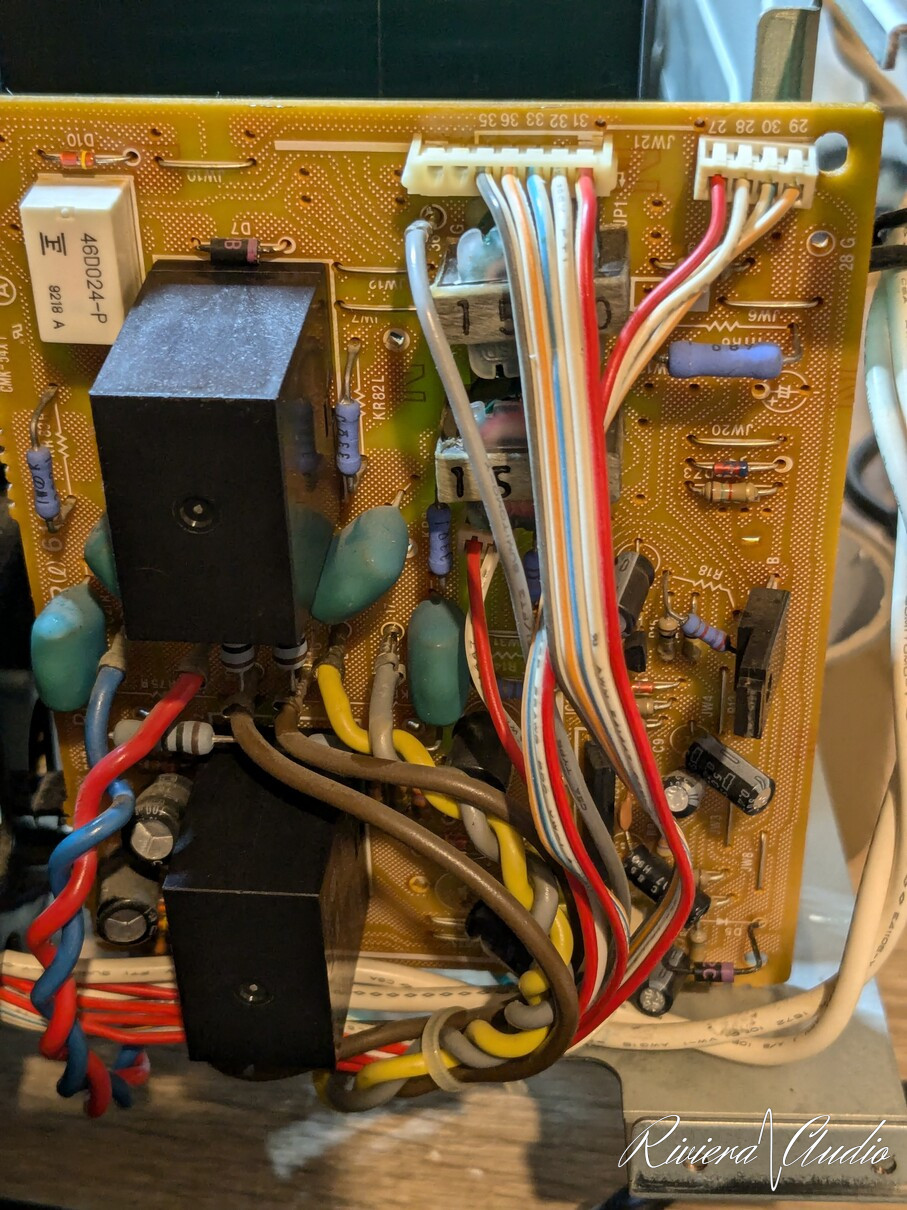

Démontage des anciens relais:

Nouveaux relais en place, soudures revues et nettoyage du circuit:

Le travail se poursuit avec la réfection des commutateurs de façade, qui à mon avis sont à l'origine d'une partie des problèmes.

Ce type de commutateur pose souvent problème, bien qu’offrant une très bonne qualité de contact neufs, ils s'oxydent et noircissent avec le temps, causant parfois des pannes. Cela dépend aussi de ce qui passe dedans, électriquement. En cas de souci avéré, un coup d'aérosol contact pourra rétablir temporairement un fonctionnement "correct", mais seul un nettoyage approfondi pourra garantir à nouveau quelques décennies de service (et au passage le démontage permet de vérifier qu'il n'y a pas de souci mécanique ou d'usure).

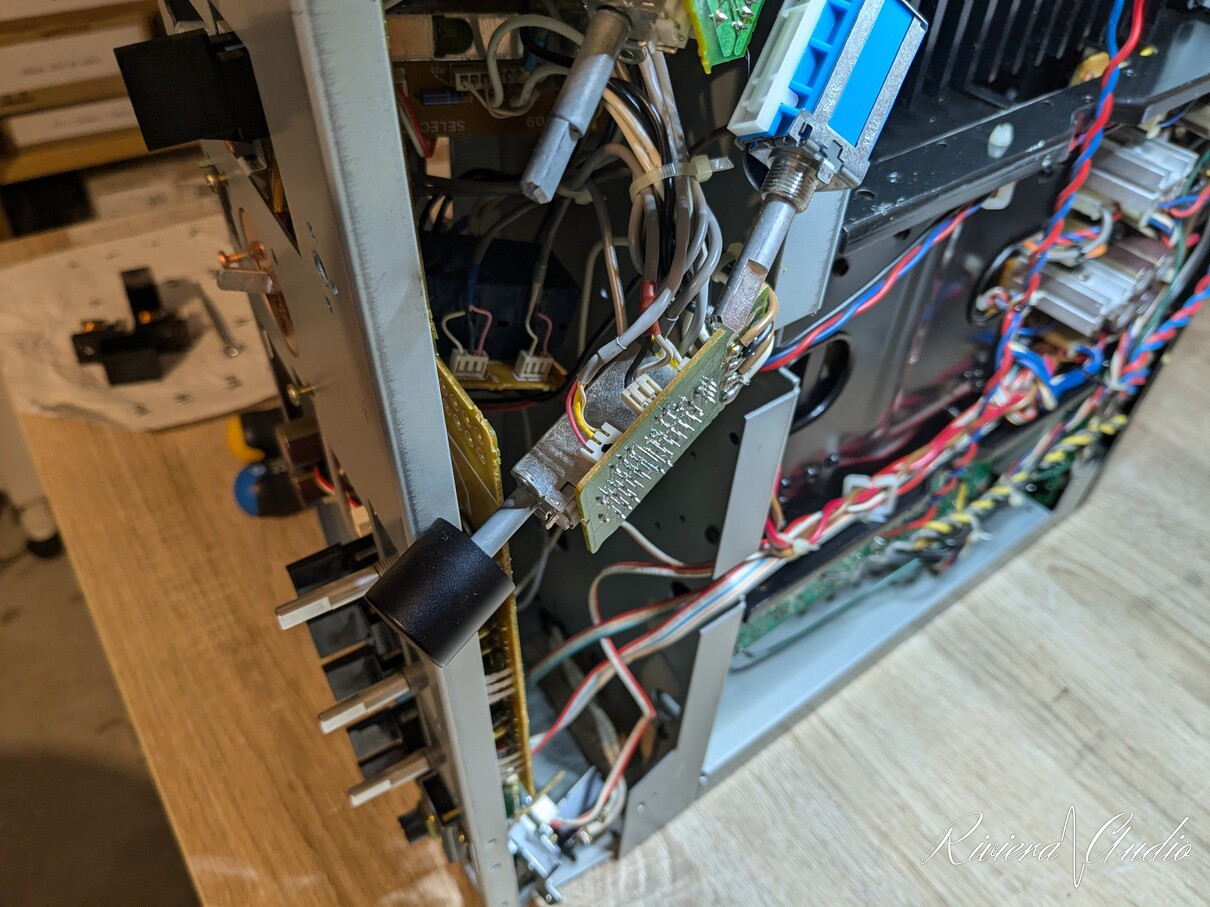

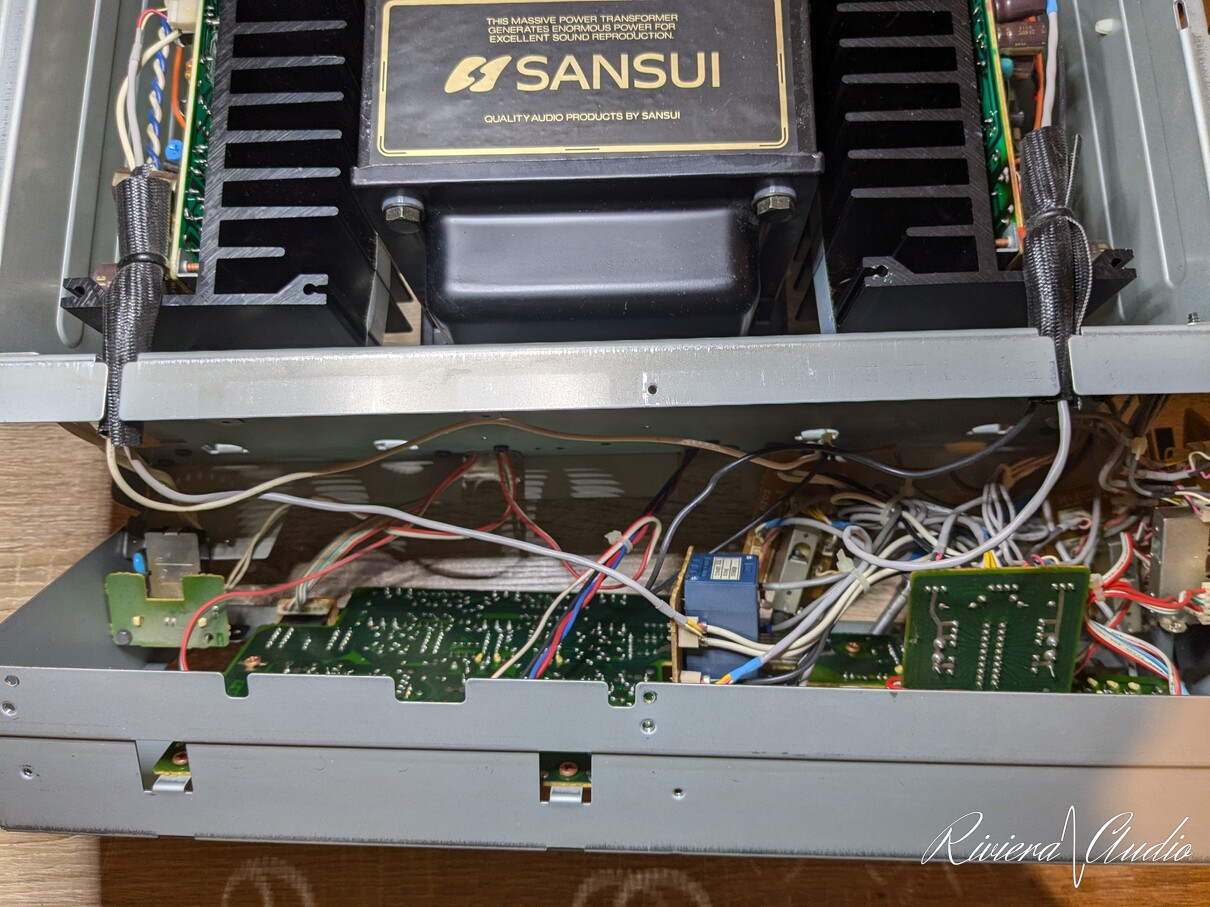

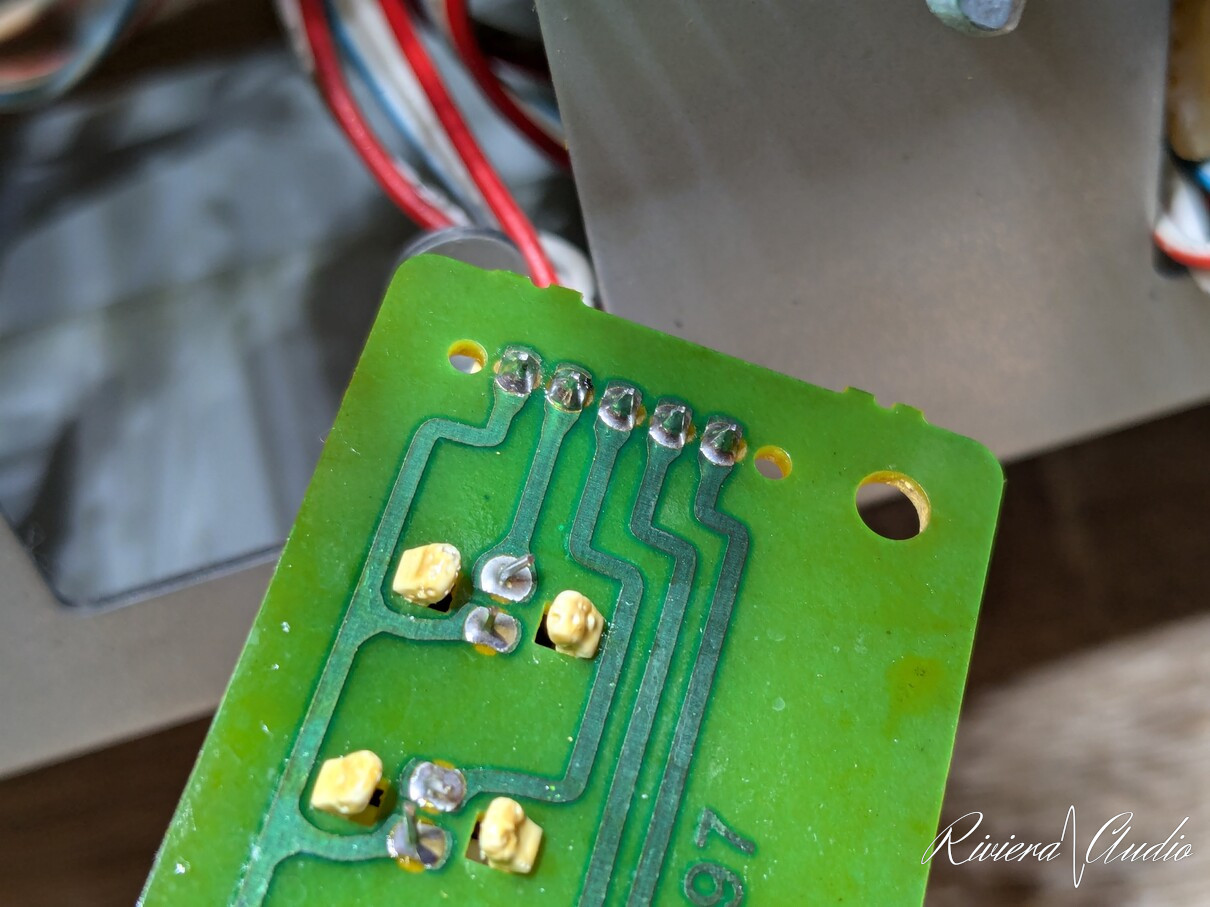

Je commence par celui ayant un problème évident, et qui provoque des coupures de son quand on le "titille", le "source power direct". Il faut démonter la façade pour le sortir, puis le dessouder de son petit circuit imprimé:

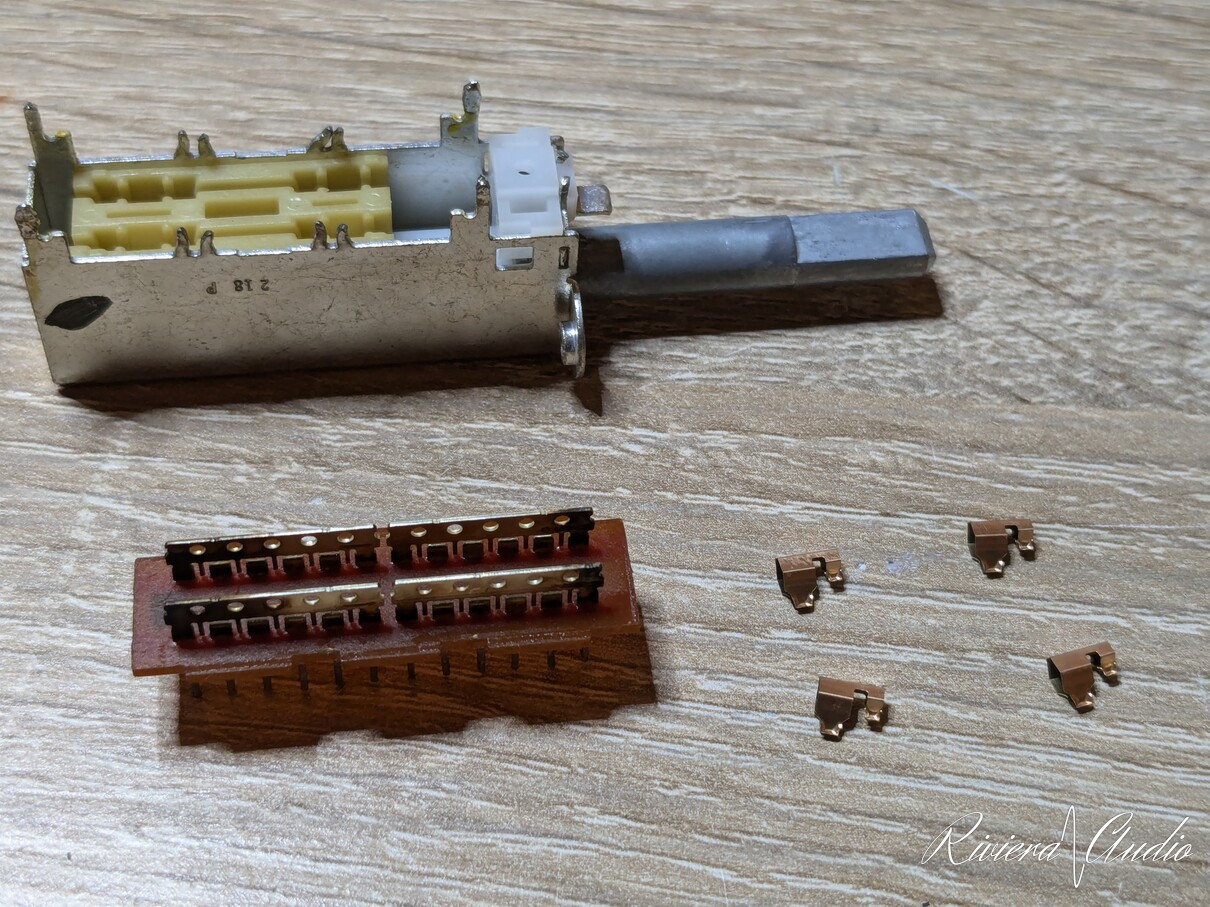

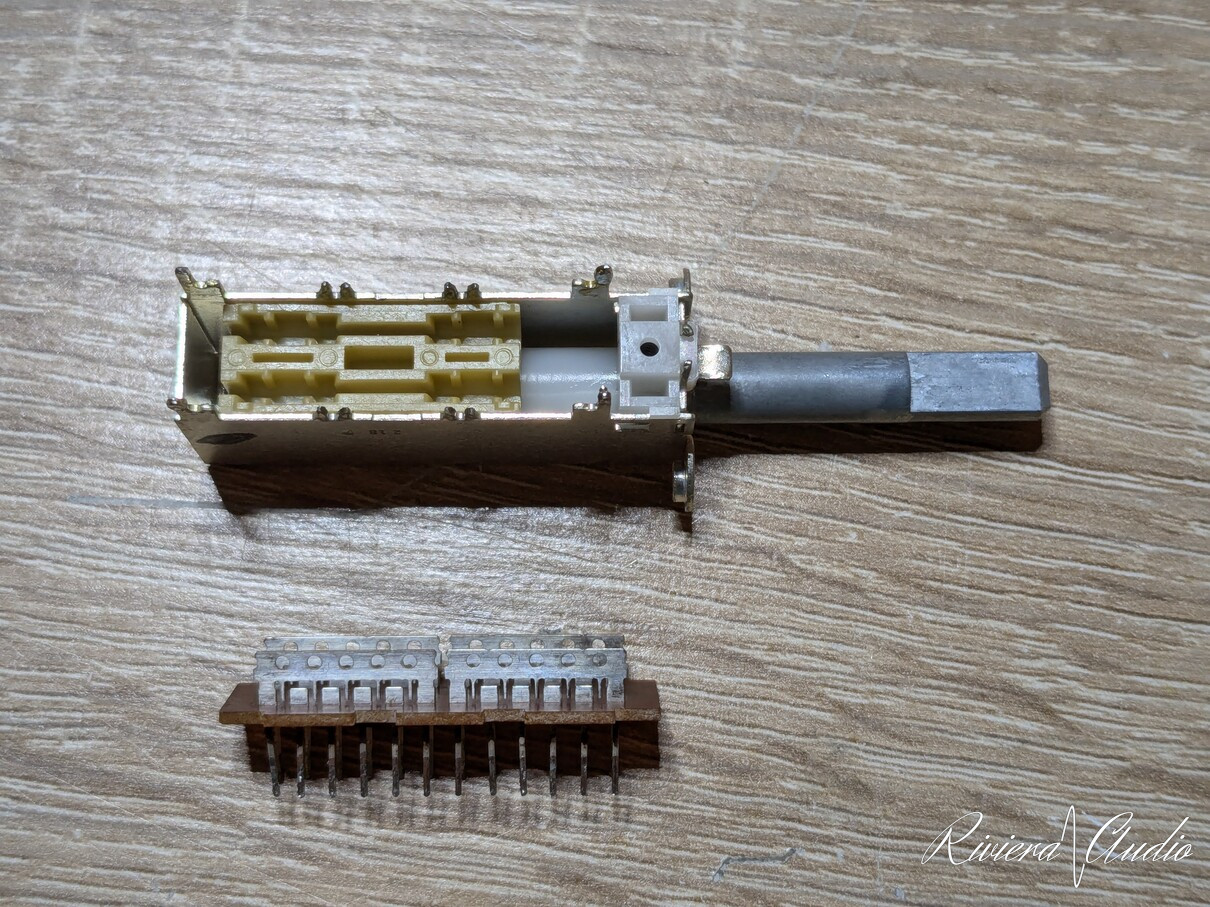

Il faut ensuite l'ouvrir pour accéder aux surfaces de contact et les polir délicatement. A gauche avant nettoyage les contacts sont très sales et expliquent notre souci, à droite après nettoyage :

Le commutateur est remonté puis ressoudé sur son circuit, ensuite je m'attaque à tous les autres du même type.

Ils seront tous dessoudés pour être testés, mais étant parfaits en résistance de contact, je choisis cette fois de les traiter au Deoxit. Ces composants ne sont pas vraiment prévus pour être ouverts, c'est possible mais à réaliser seulement si nécessaire. Pas de démontage, pas de risque de casse des fragiles pattes servant à les sertir.

Les autres commutateurs traités et ressoudés sur leurs cartes fraîchement nettoyées:

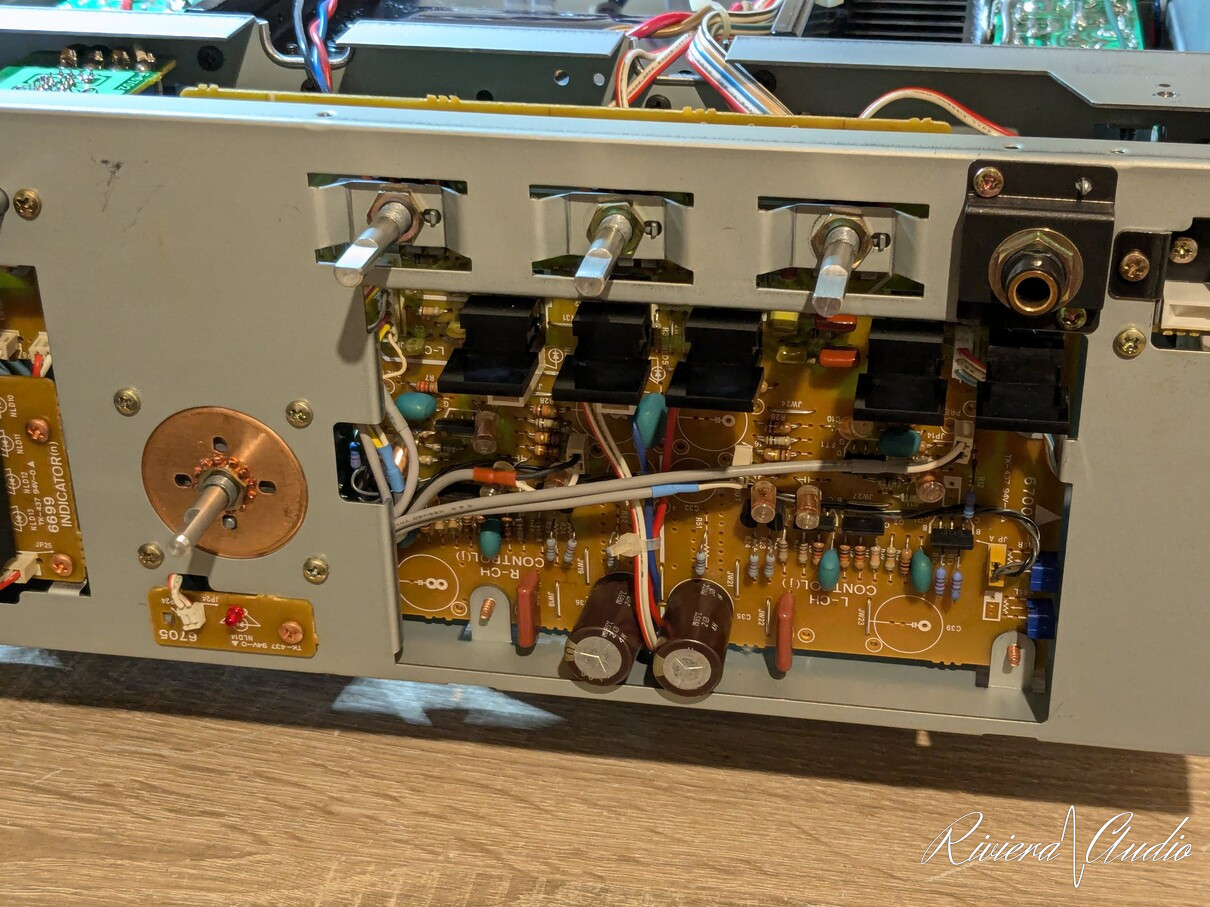

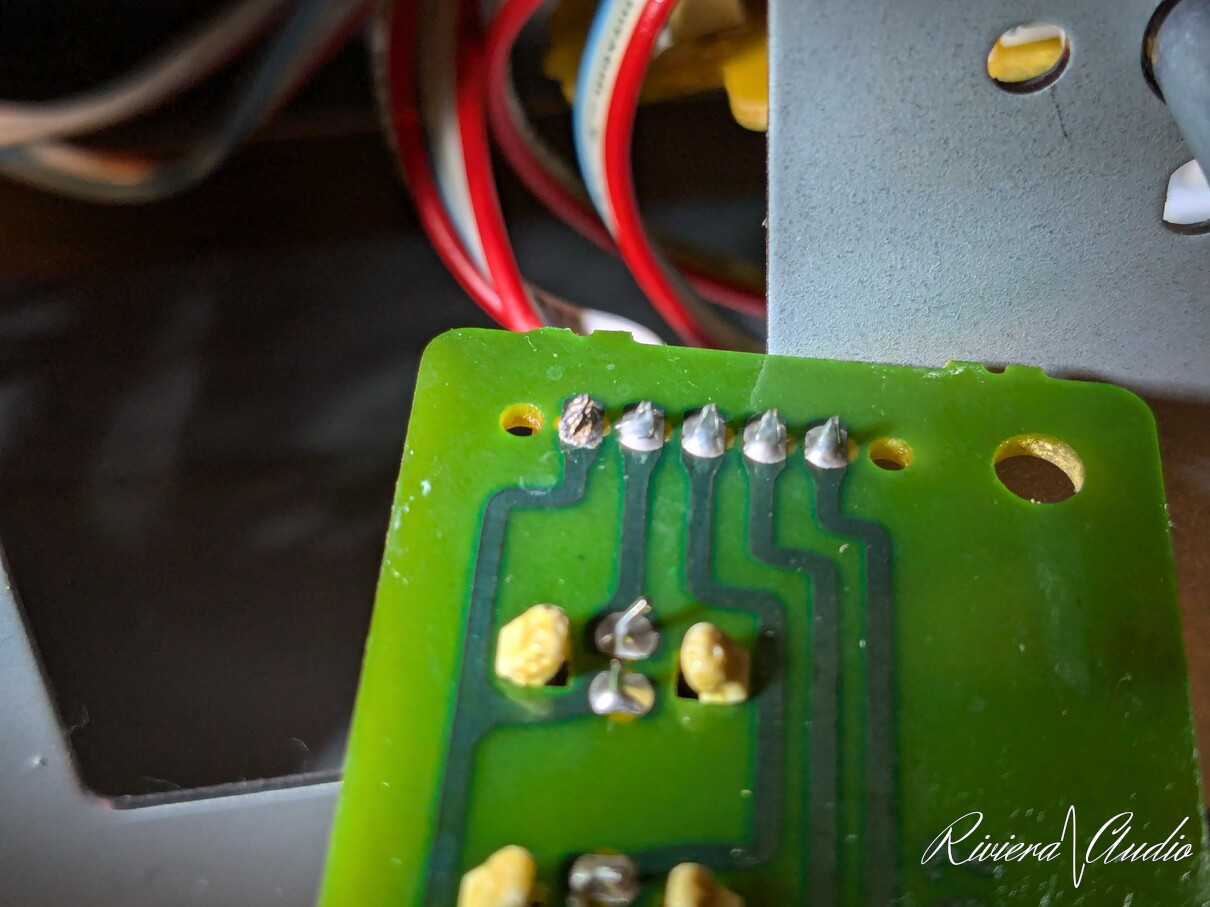

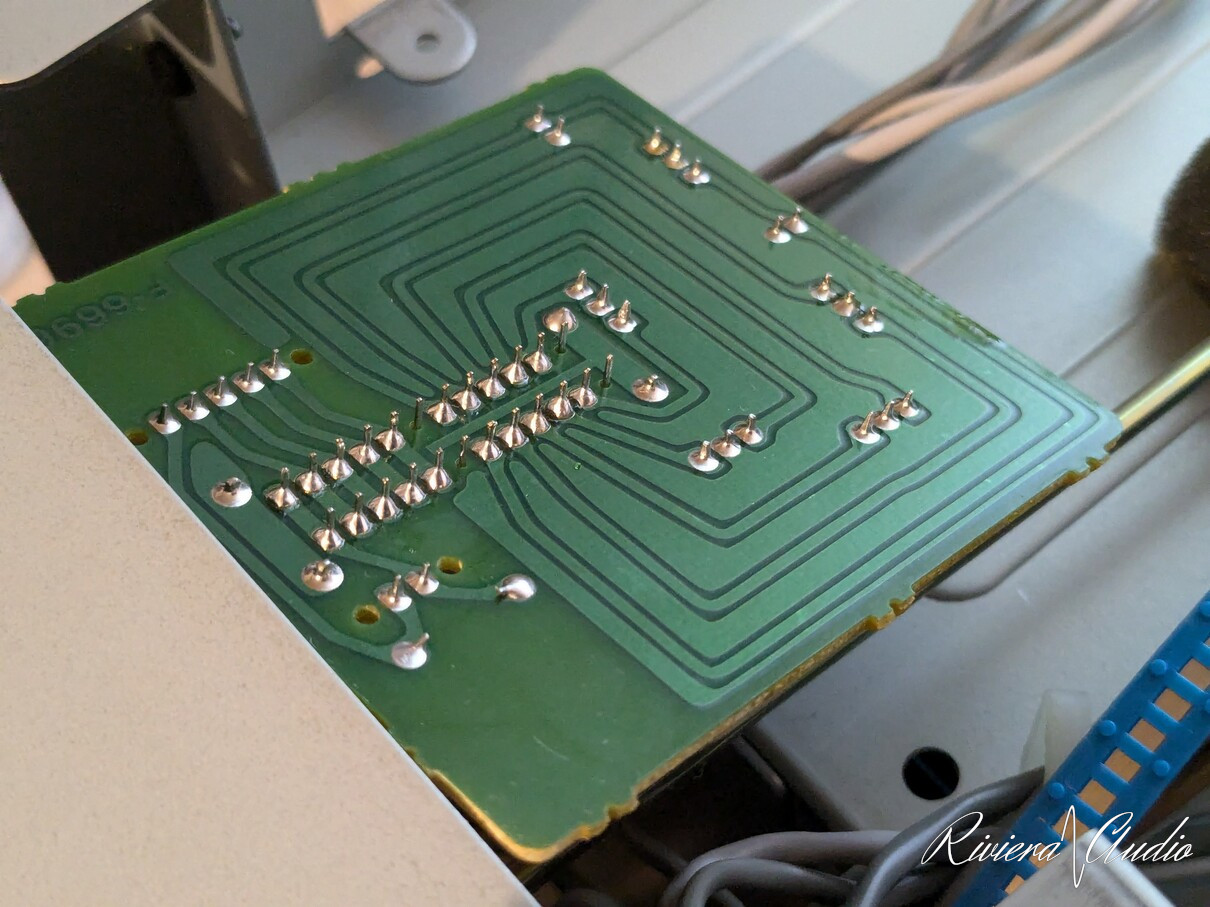

Dans la même zone (façade) j'en profite pour reprendre quelques soudures sèches:

Deux condensateurs polyester de bypass sont rajoutés sur l'alimentation du préamplificateur, les emplacements étaient prévus d'origine:

3. Cartes driver et puissance

Les blocs de puissance de cet amplificateur comptent quatre cartes, une "driver stage" et une "power stage" par canal.

Toutes les soudures des cartes sont revues, et sur les parties driver les quatres condensateurs noyés dans la colle sont retirés. La colle est ôtée manuellement puis des condensateurs neufs réinstallés. Nous en mettrons huit plus petits au total au lieu de quatre, avec comme avantage une meilleure ESR et moins de porte-à-faux, aucun besoin de colle cette fois.

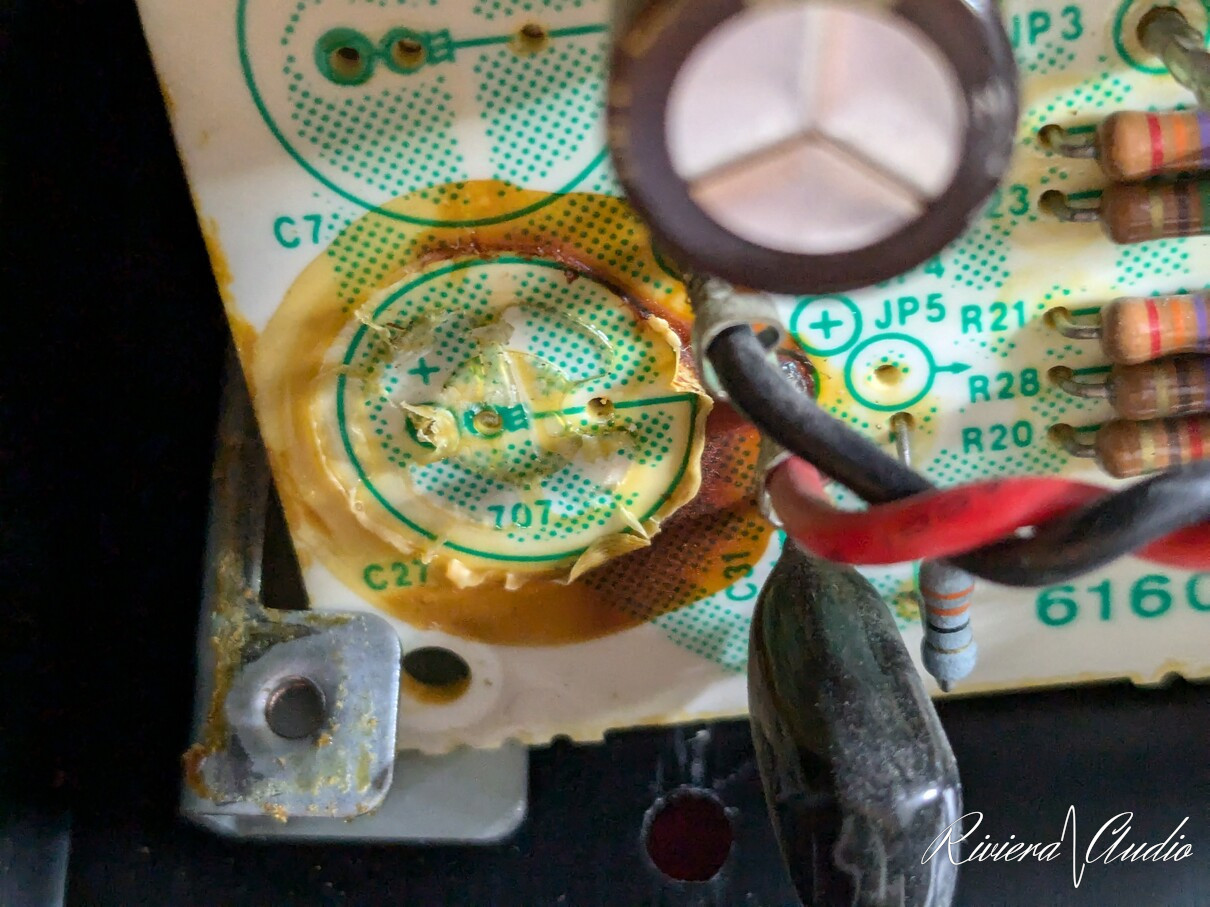

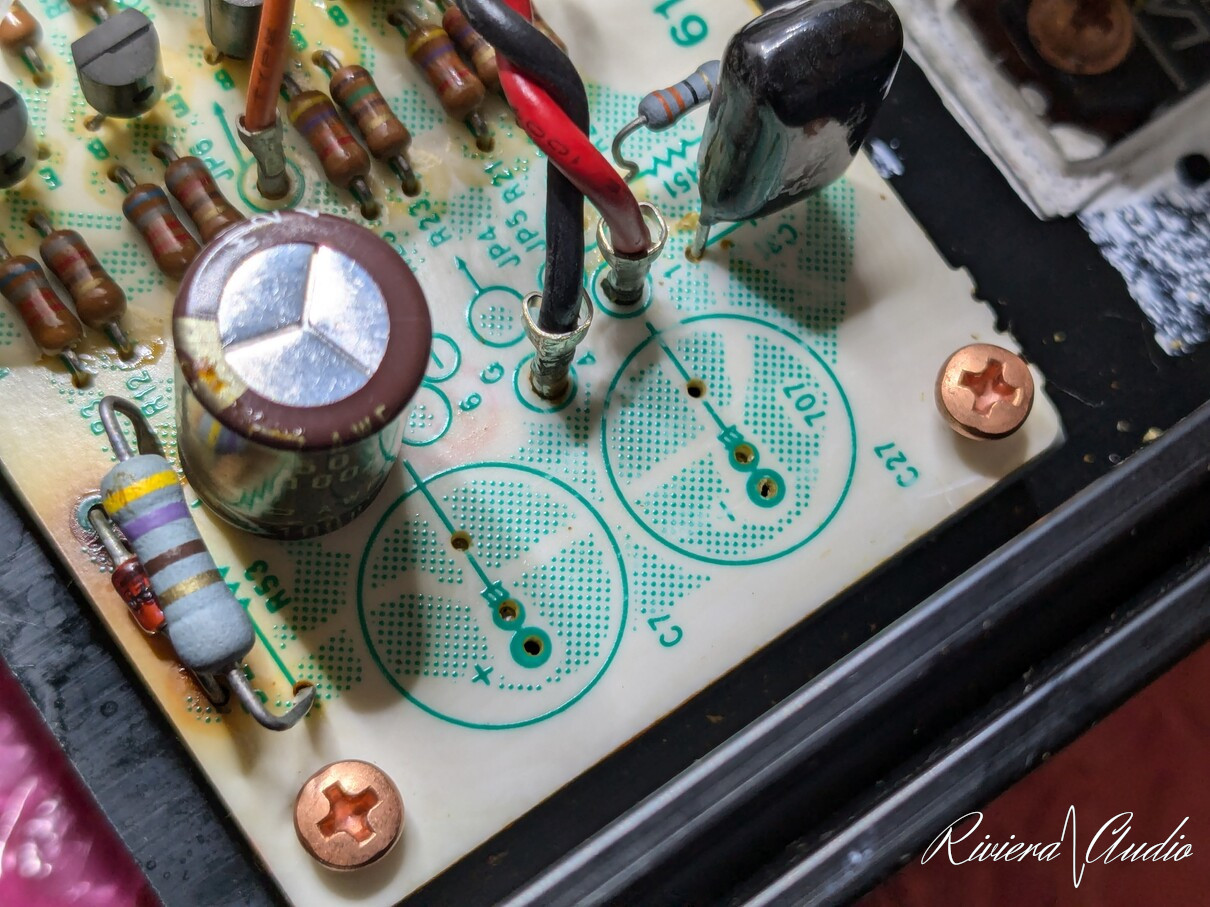

Un exemple avant/après nettoyage sous un des condensateurs, comme on le voit la glue est souvent étalée un peu partout et touche plusieurs éléments, un souci lorsqu'elle devient conductrice:

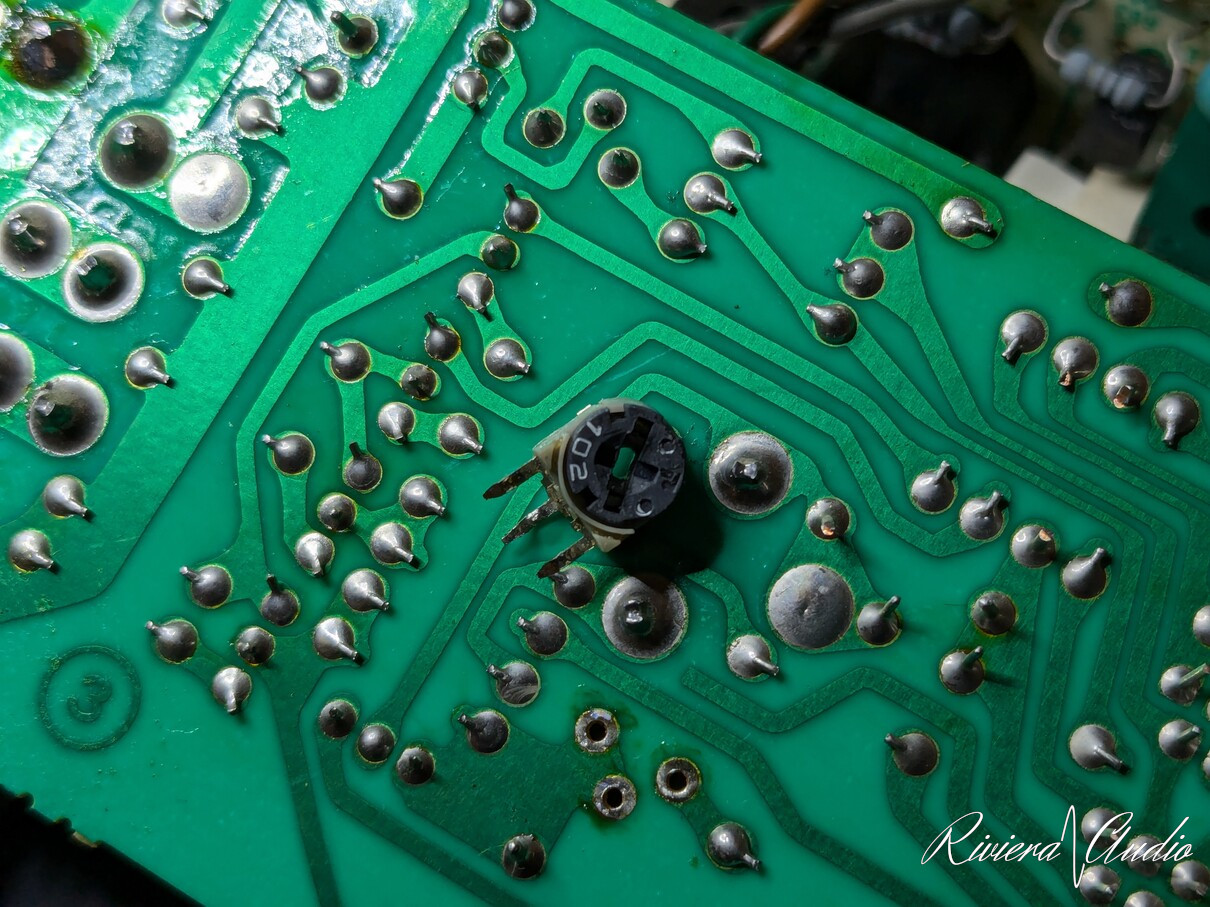

Toujours sur la partie driver nous remplaçons tous les trimmers de réglage et nous trouvons la cause de la surchauffe d'un côté, un des trimmers est totalement HS avec une résistance qui saute dans tous les sens à la moindre sollicitation:

Au remontage je vérifie que la pièce en métal vissée plaque idéalement les transistors sur le dissipateur. Une lamelle ultra fine de mylar doit bloquer juste sur la fin du serrage lors d'un montage à blanc. On aperçoit aussi les nouveaux trimmers installés:

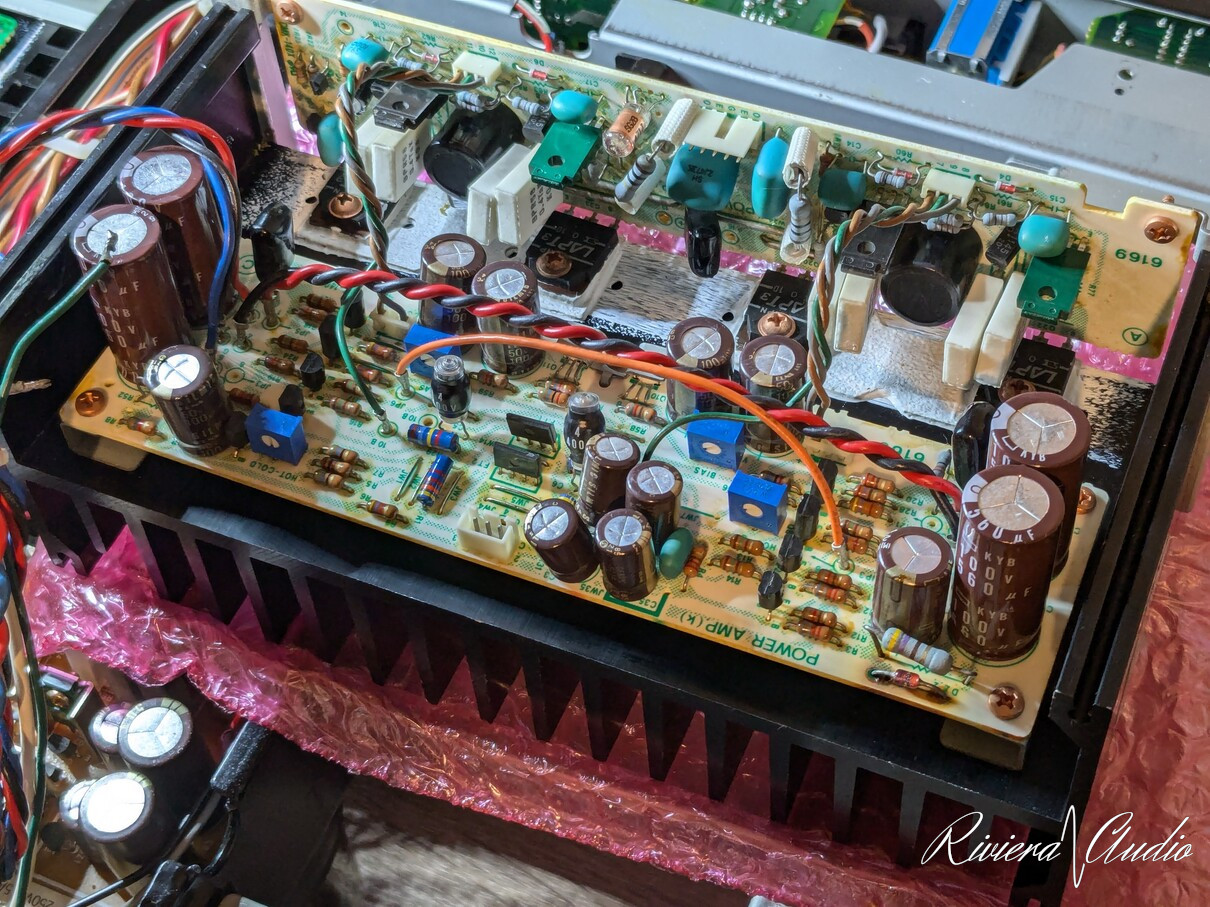

Une des deux cartes terminée, l'autre côté aura droit au même traitement:

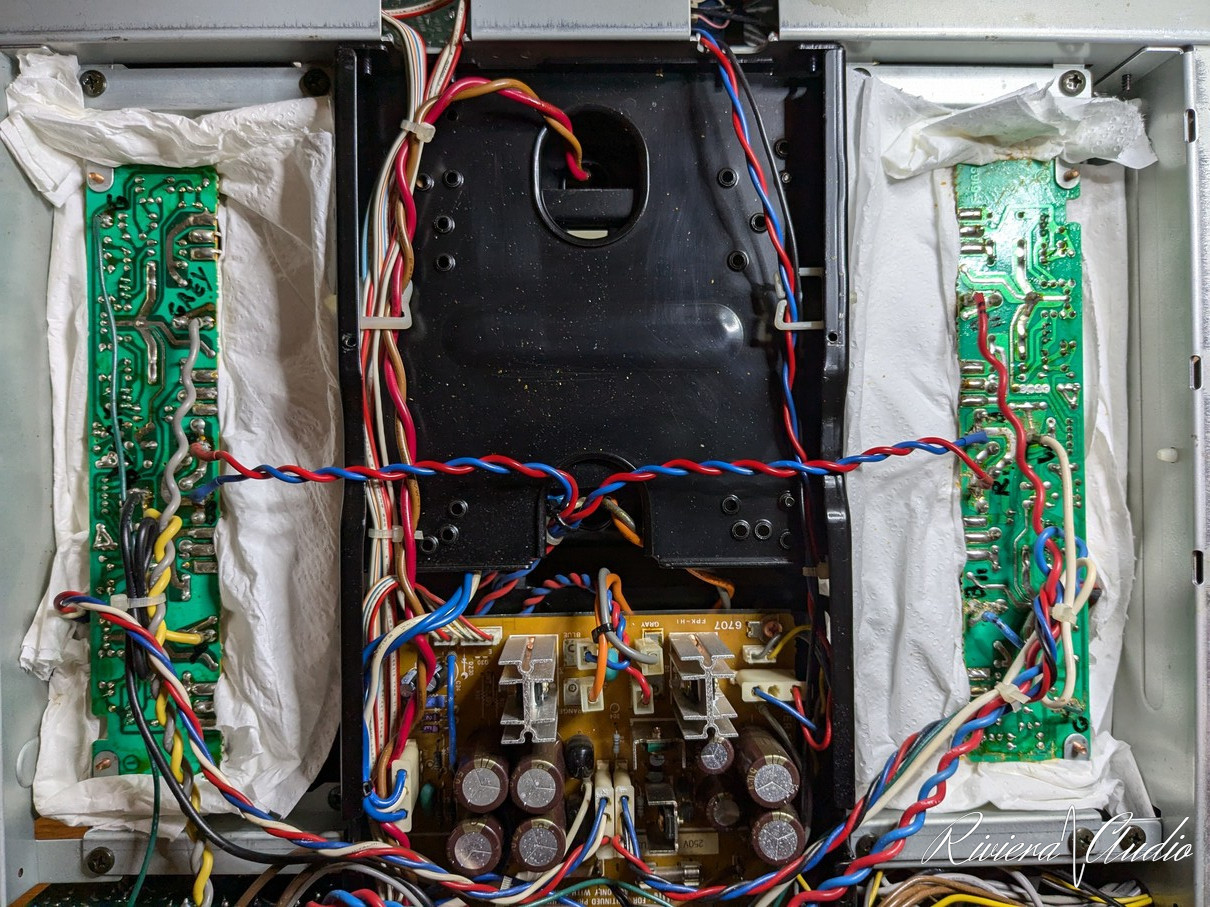

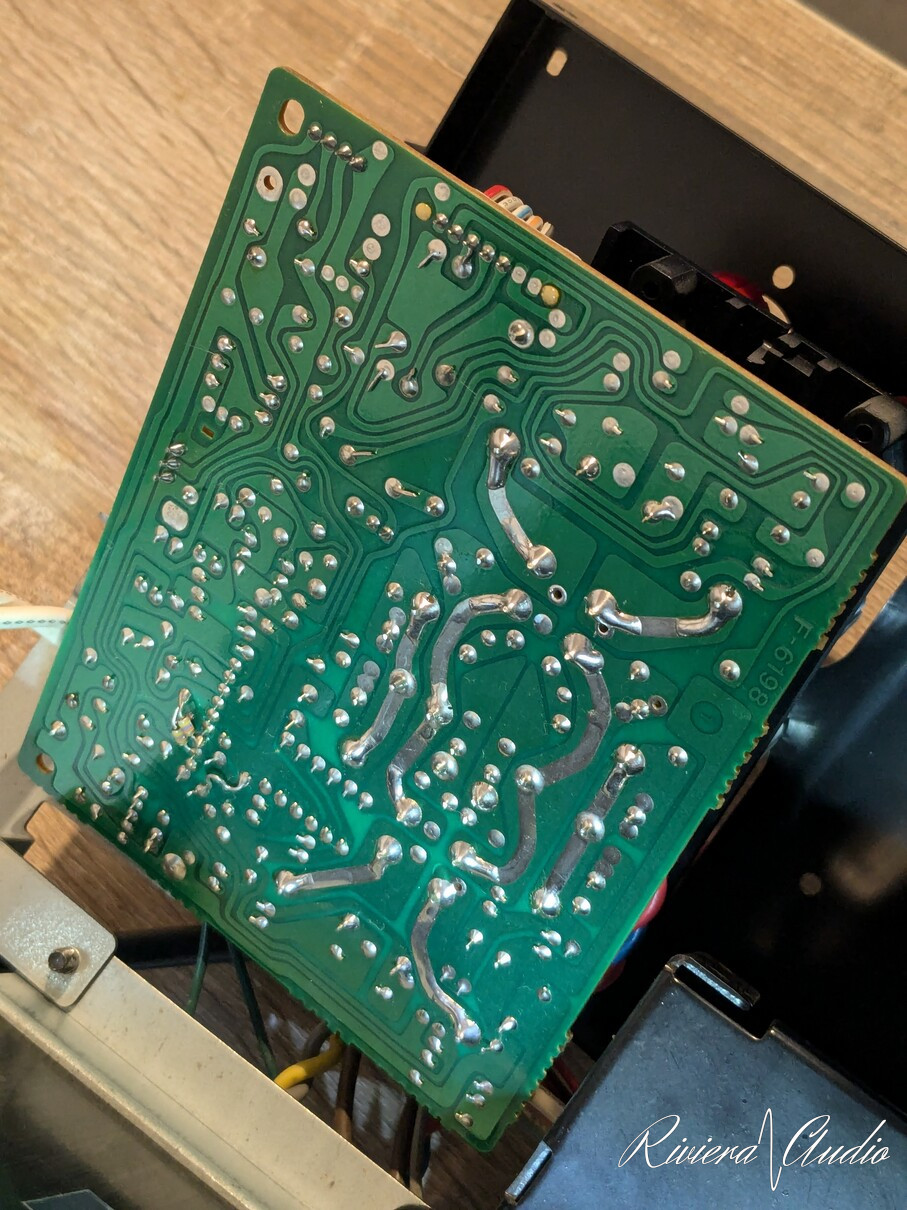

Encore du nettoyage, ces deux cartes sont d'origine noyées sous les dépôts de flux:

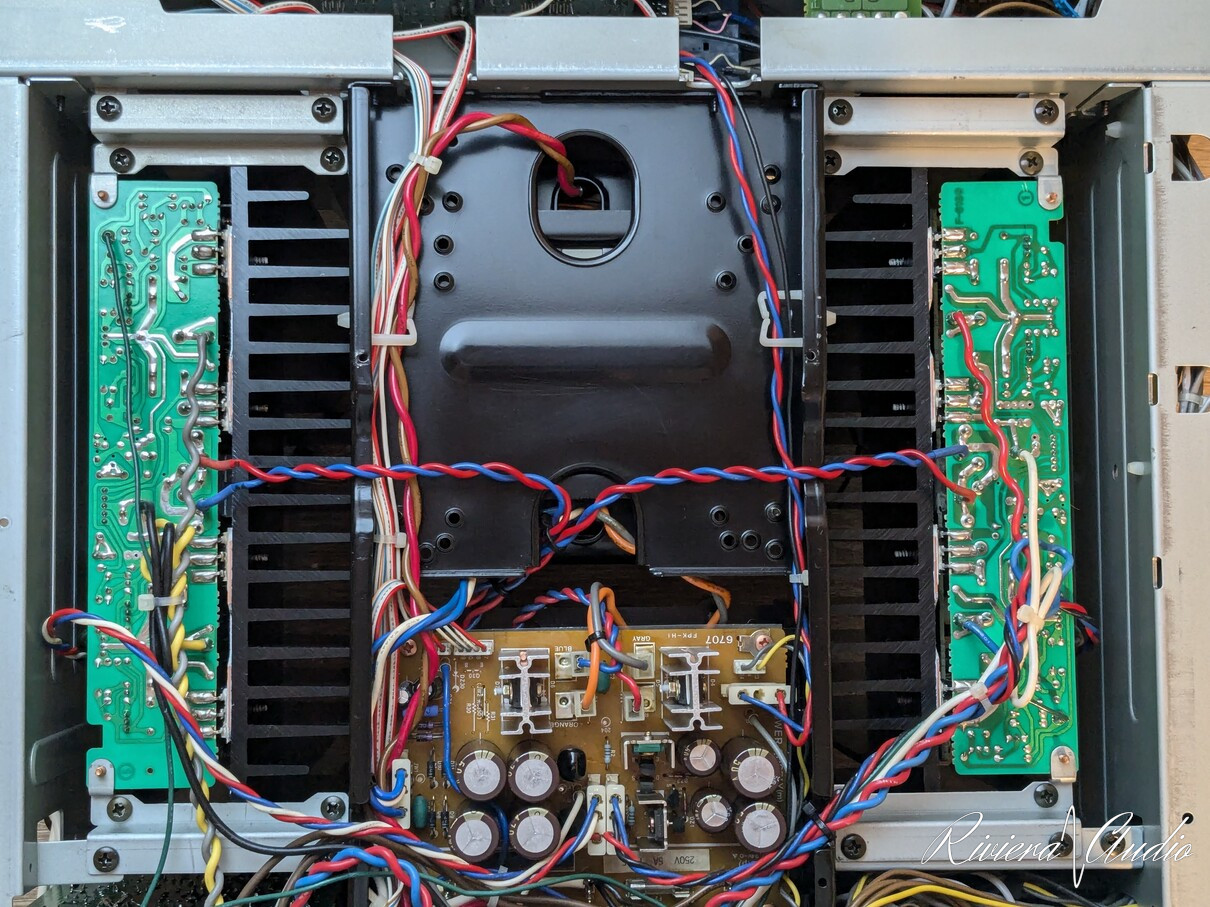

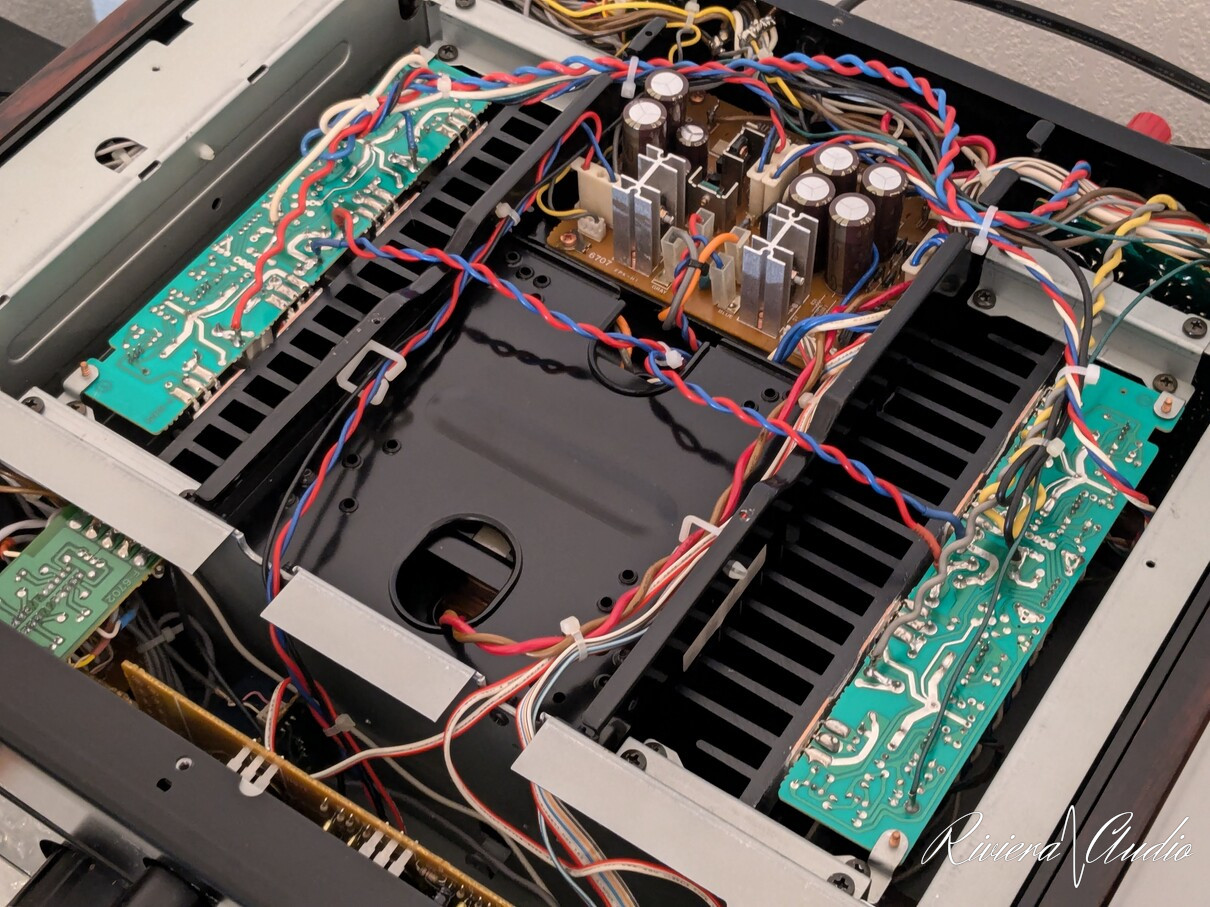

J'en profite aussi pour nettoyer l’excédent généreux de pâte thermique du constructeur ayant coulé sous les dissipateurs. Tous les fils sont ressoudés sur les cartes, puis tout le câblage est réorganisé comme d'origine et le travail est terminé sur les blocs de puissance:

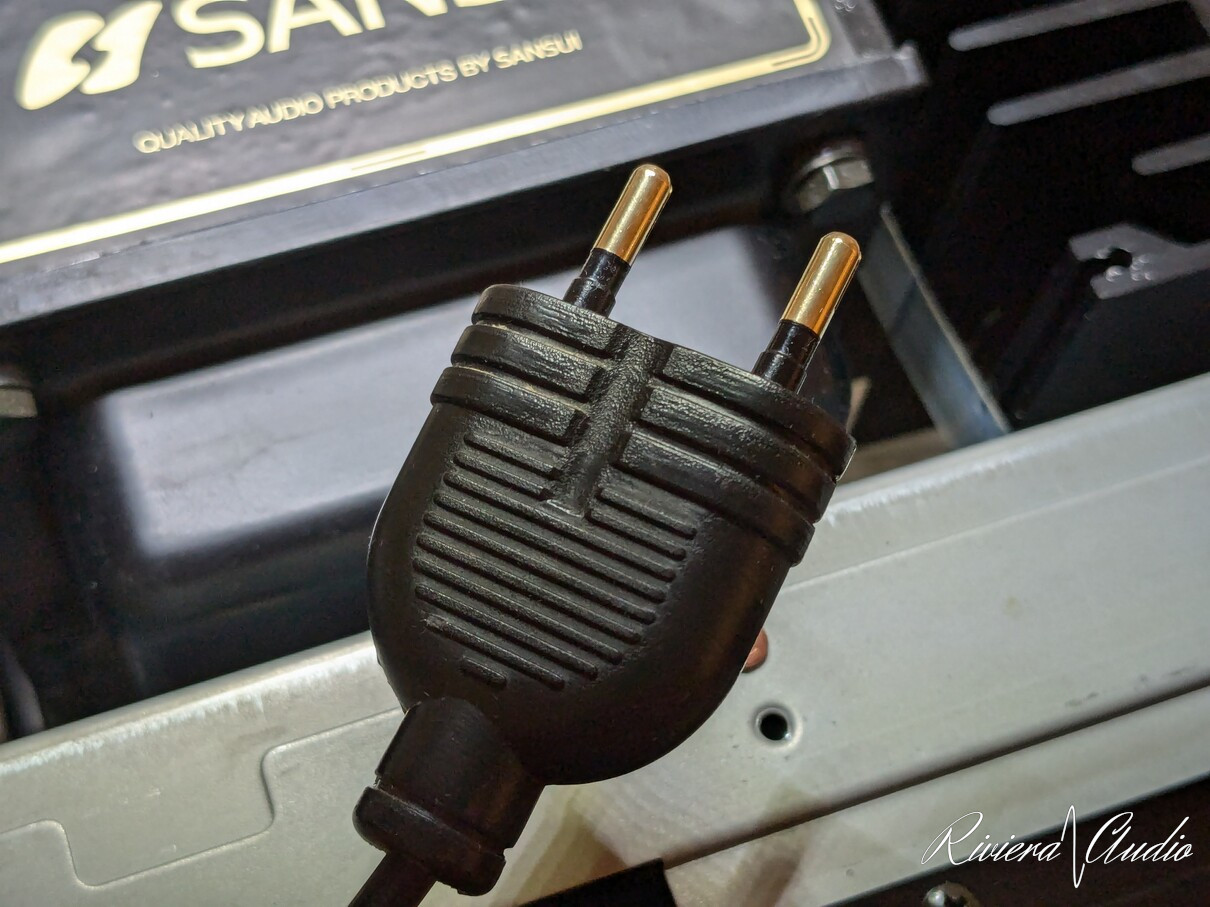

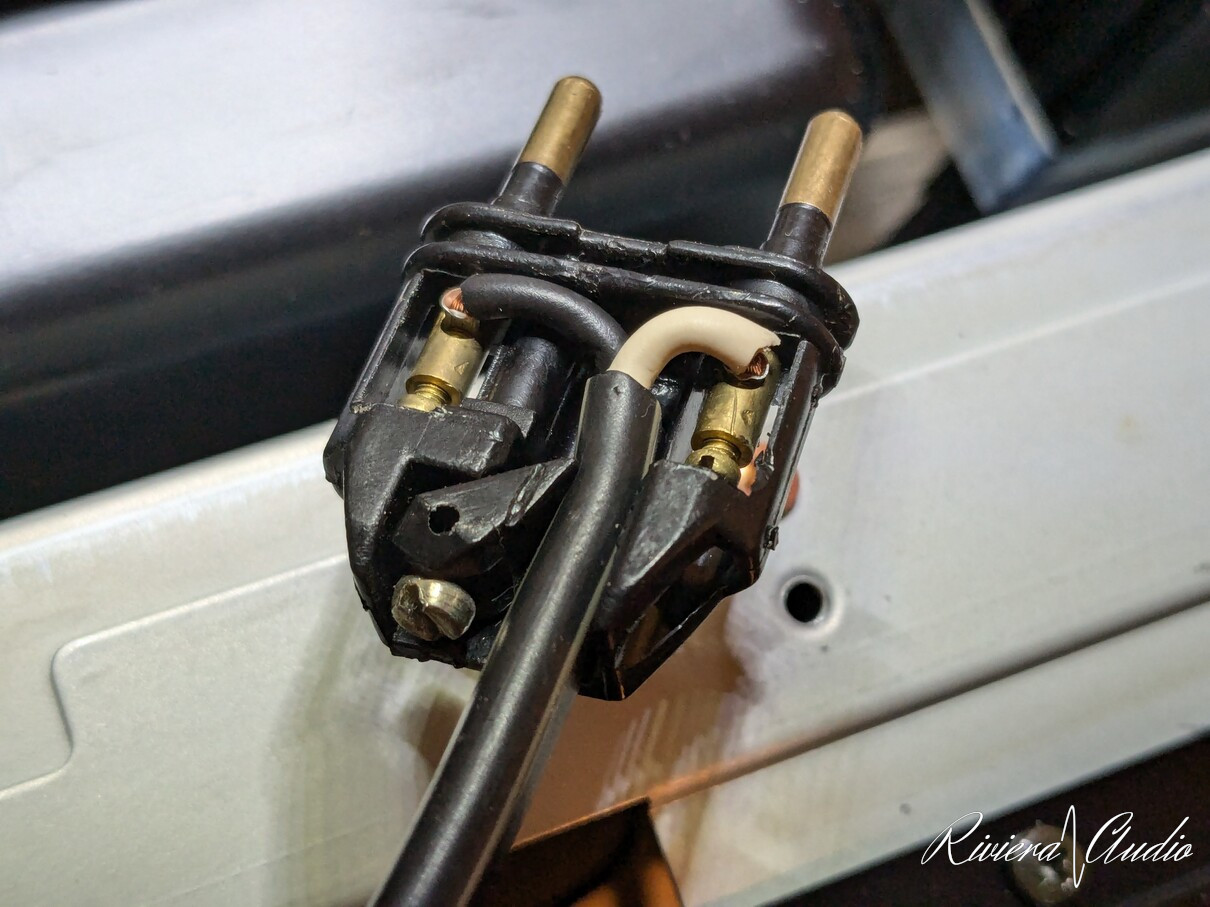

Dernier détail, la prise secteur qui ne tenait plus qu'à un fil, littéralement, est remontée avec des embouts de câble sertis, les contacts sont polis, et cette révision est terminée:

4. Réglages et essai

Tous les réglages sont effectués puis l'appareil est passé au banc (ici, faire attention à la particularité de cet appareil, comme tous les autres Sansui X-balanced d'ailleurs !).

Il est confirmé que plus aucun souci n'est présent à la mesure comme à l'écoute, l'appareil est prêt à quitter l'atelier pour retrouver son propriétaire.
