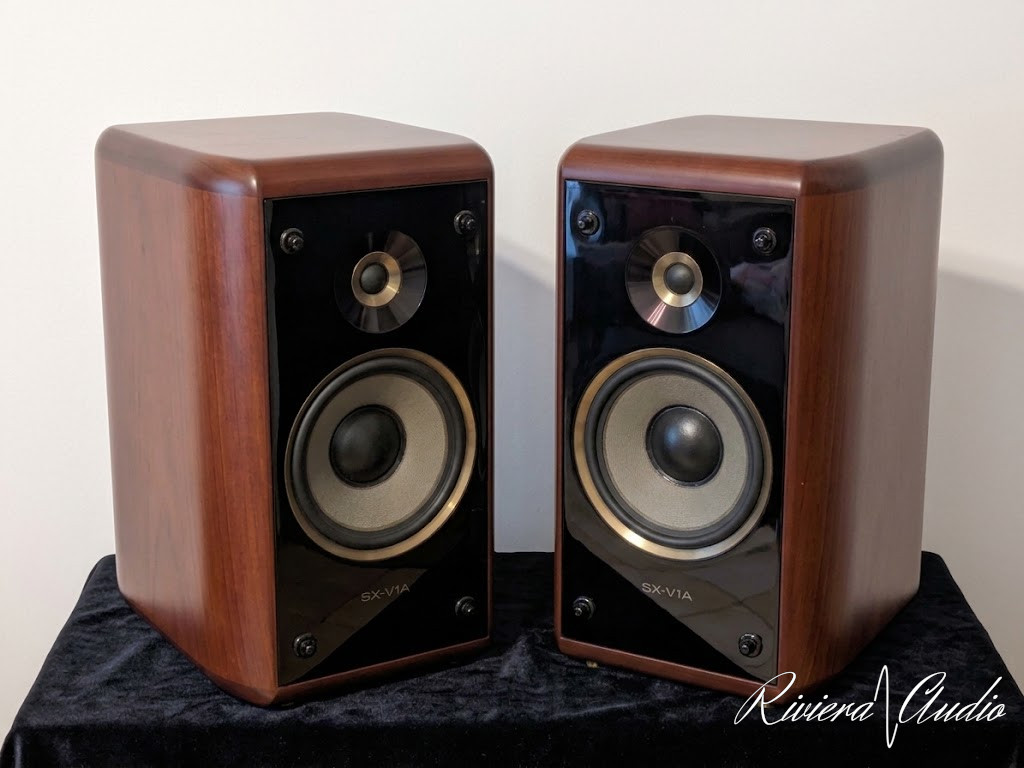

Révision: Victor SX-V1A

Après les petites SX-V05, nous accueillons maintenant les SX-V1A à l'atelier. Il s'agit d'un modèle exclusivement vendu au Japon à partir de 1997 et que nous avons le plaisir d'importer et réviser pour un client. Une remise au top esthétique sera aussi de la partie.

Les SX-V1A sont la 2ème génération de SX-V1, succédant aux originales et précédant les SX-V1X. Ces trois modèles présentent des caractères différents, bien qu'un type de sonorité commune émerge. Chacun pourra trouver son compte avec un des modèles, et il est difficile d'affirmer qu'un est meilleur que l'autre.

1. Présentation

Les SX-V1A sont "full Alnico", c'est à dire que le midwoofer et le tweeter utilisent tous deux cette technologie d'aimants, contrairement au modèle d'origine qui dispose d'un tweeter ferrite.

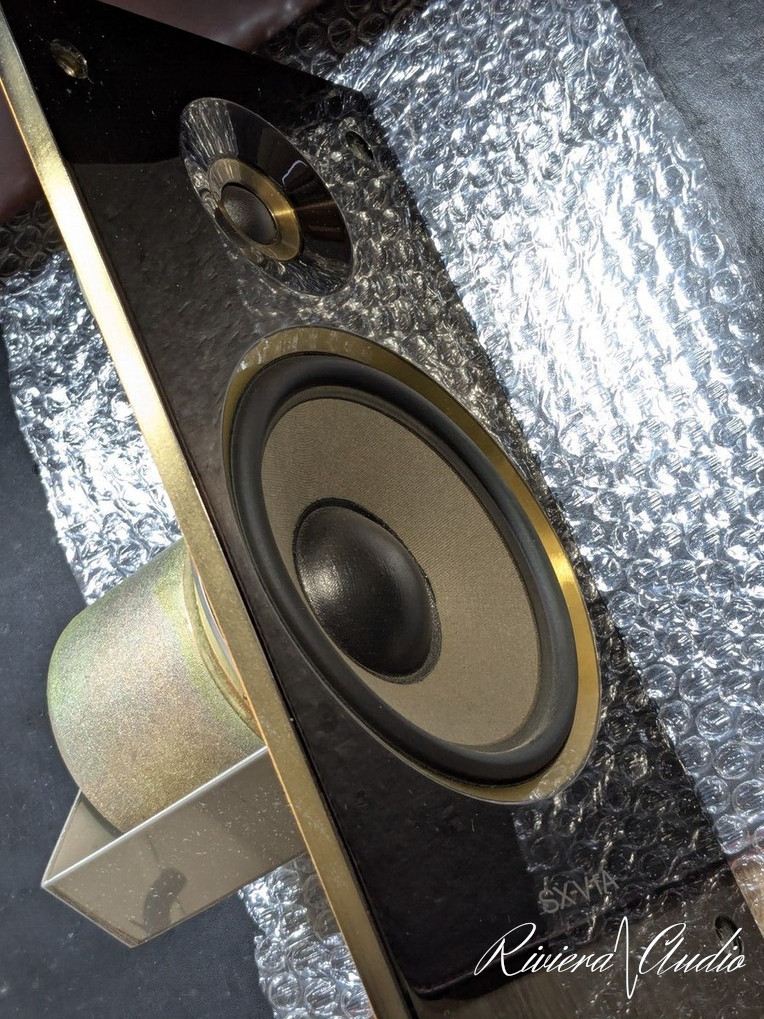

Le tweeter est un dôme de soie de 25mm, alnico donc, et possède un très court pavillon en renfoncement qui sert aussi d'après le fabricant à aligner temporellement le tweeter avec le midwoofer. Le midwoofer est un 14,5cm alnico avec cône papier Kurt Mueller, et spider en spirale de bakélite. De plus, le saladier que l'on pourrait croire au premier coup d’œil en simple tôle est en réalité fabriqué en inox. Un renfort en U métallique solidarise le châssis du midwoofer avec la façade avant en bronze.

Les caisses sont majoritairement en acajou massif traité par infusion de résine et en aggloméré, le tout est bien épais. Le montage est en bass reflex avec deux events situés à l'arrière. La face avant est en bronze massif coulé, très lourde, une construction impressionnante même pour l'époque car bien que haut de gamme il s'agissait tout de même d'une enceinte produite en série par une grande marque... impossible d'imaginer cela aujourd'hui.

1. Premier essai

Les enceintes fonctionnent, pour une fois aucune réparation ne sera nécessaire, il s'agira donc de remettre ces enceintes au meilleur de leur forme, de tout vérifier soigneusement et d'effectuer une remise en état aussi parfaite que possible.

2. Démontage

Le démontage de ces enceintes est assez délicat si vous ne l'avez jamais fait, en effet toutes les vis sont cachées (ce qui participe à l'aspect haut de gamme) et certaines nécessiteront probablement un outil fait sur mesure pour être accédées dans les meilleurs conditions.

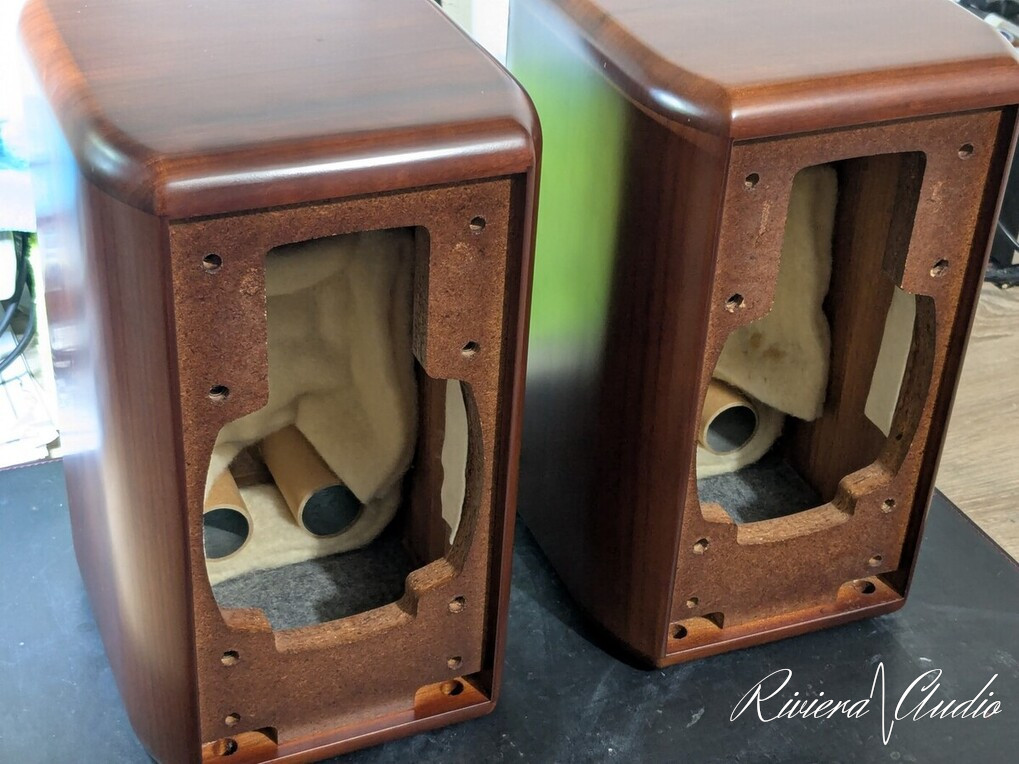

Les caisses:

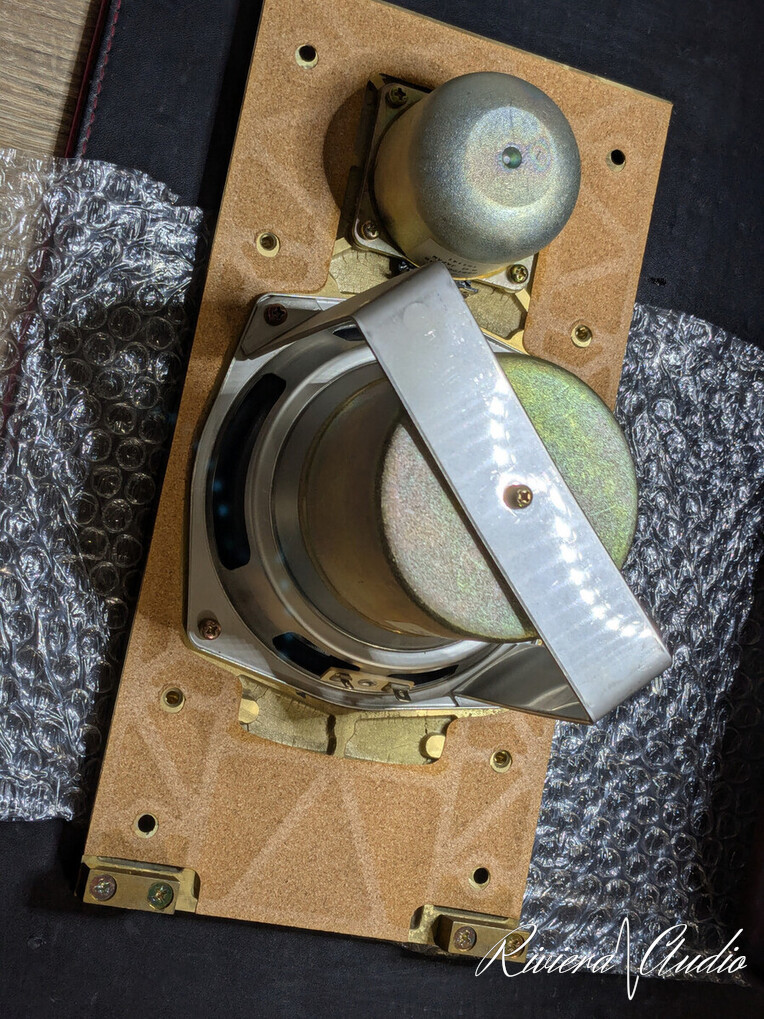

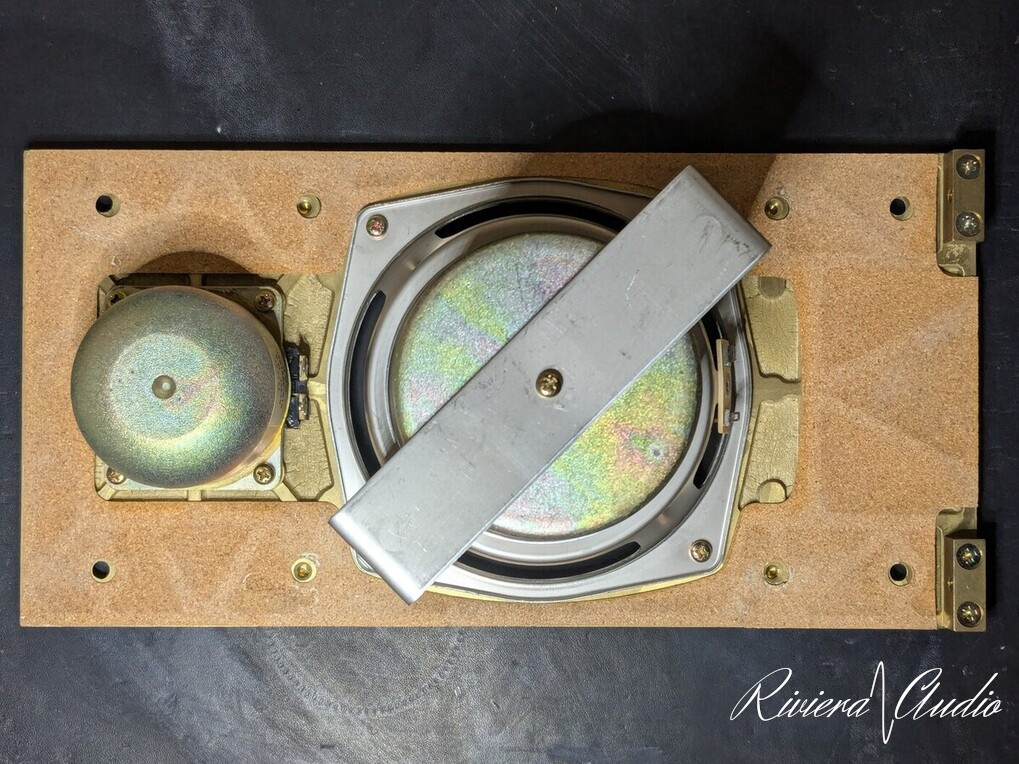

L'ensemble avant, avec son joint intégral en liège:

3. Maintenance des filtres et borniers

Le filtrage n'utilise que des condensateurs à film, en l’occurrence deux MKP, un "gros" et un plus petit en parallèle, une combinaison de très bonne qualité, presque inusable, qui sera laissée en place. La maintenance consistera à refaire les soudures, ajouter de la colle pour renforcer certaines parties et modifier le système de fixation des borniers.

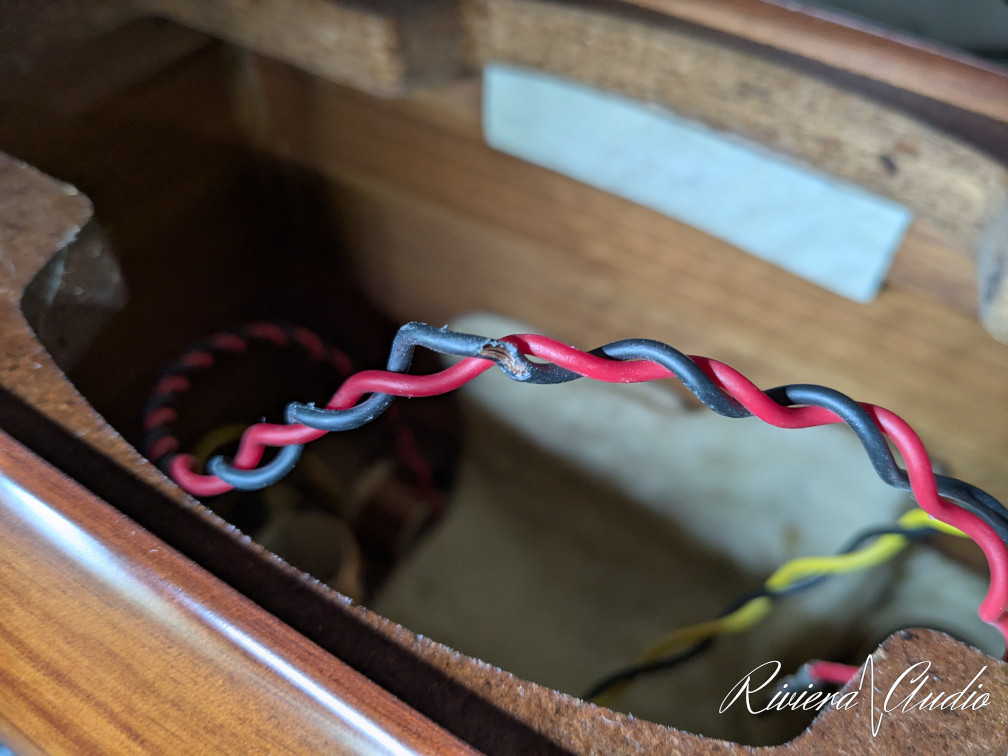

Nous avons aussi trouvé un fil écrasé, ce dernier était pris derrière une vis lors du montage en usine:

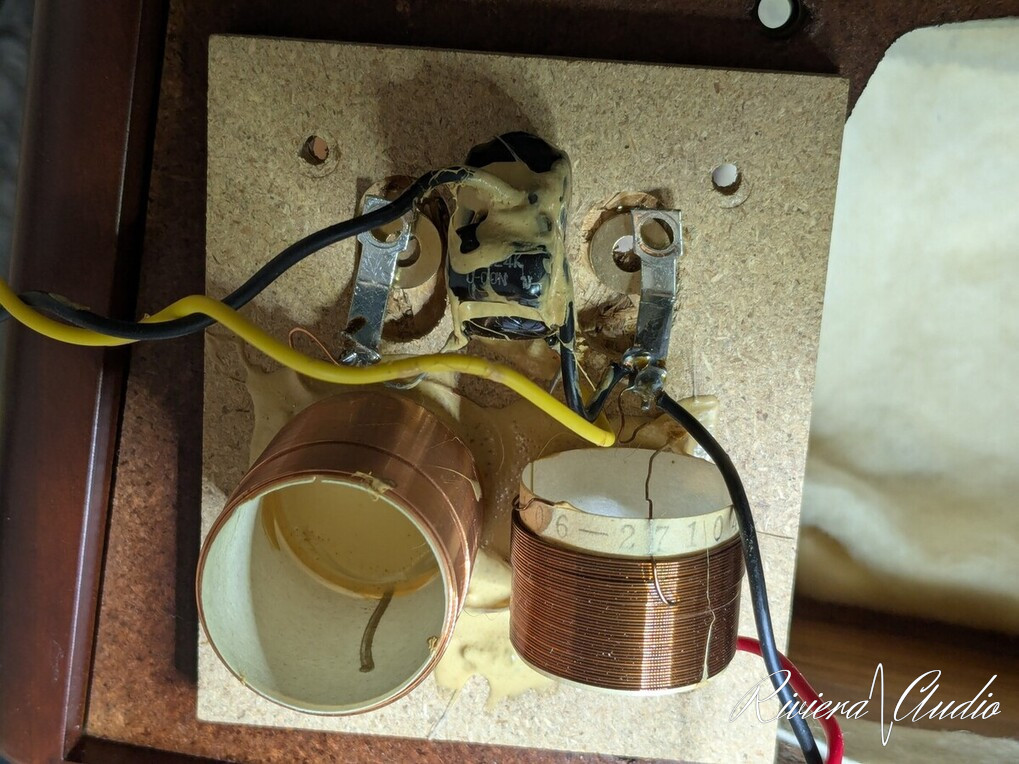

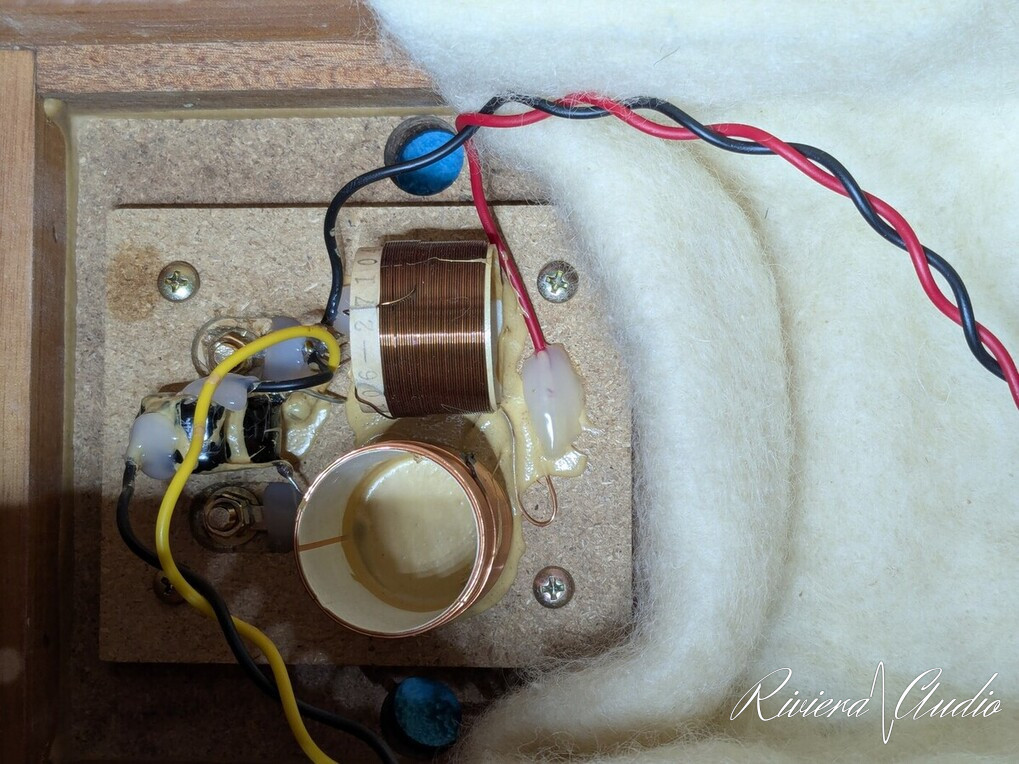

Filtre d'origine puis remonté avec ses soudures neuves, quelques renforts de colle et son câblage réparé:

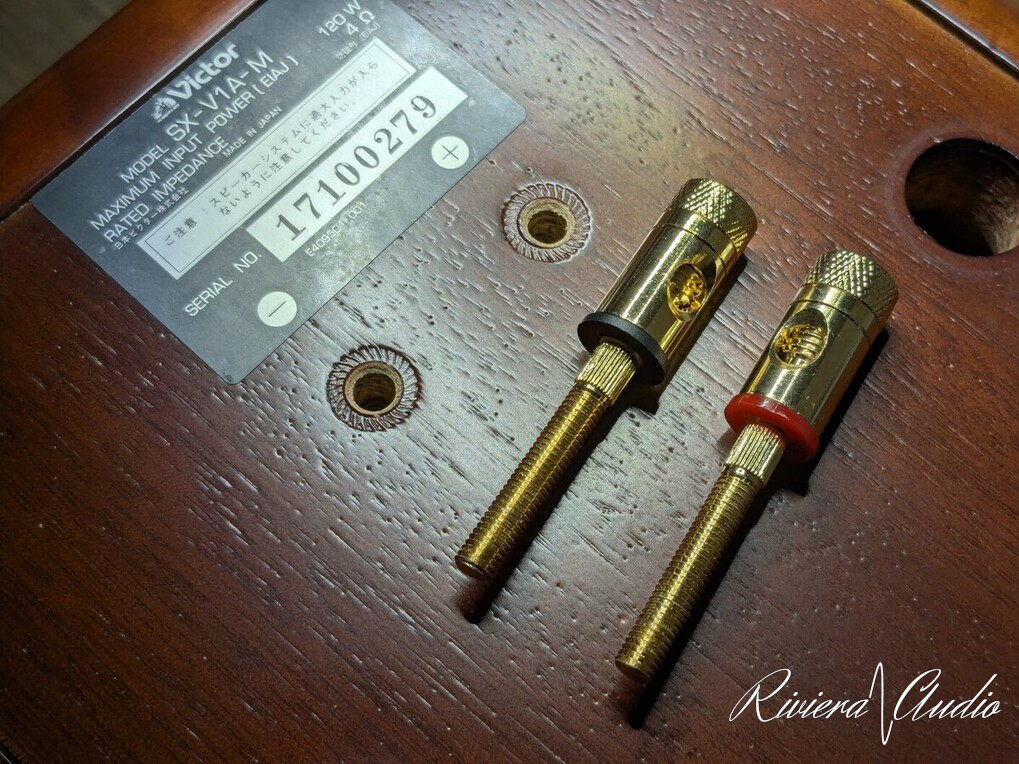

Les borniers d'origine sont trop piqués pour être récupérables, ils sont donc remplacés par des neufs. Ces derniers sont recoupés à la bonne longueur, cela fait plus propre à l'intérieur. Les caisses sont aussi repercées car le diamètre des borniers neufs est un peu supérieur, ce qui est une bonne chose car les originaux sont fragiles.

4. Haut-parleurs

Les HP sont soigneusement nettoyés intérieur et extérieur tout comme les caisses. Les suspensions du midwoofer seront traitées en plusieurs passes sur 5 jours pour être assouplies, même si franchement le tout avait très bien résisté au temps.

La façade est ensuite remontée avec son joint en liège réparé (il arrive qu'il se casse au démontage car étant monté en usine sur du vernis frais il colle parfois aux caisses par endroits).

5. L'esthétique

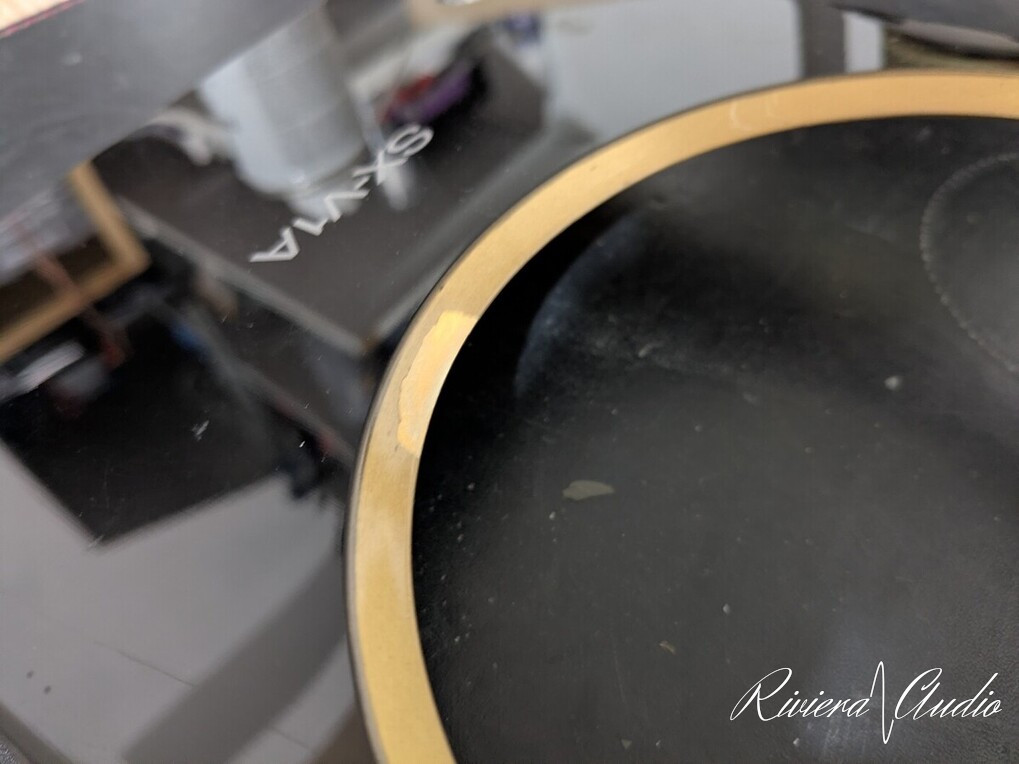

Ce fût le plus dur lors de cette remise en état. Malheureusement nous avons détecté que le vernis bulle sur le tour d'un des HP, un petit coup d'ongle et il se décolle. Une retouche restera toujours visible, car le vernis d'origine a légèrement jauni et le bronze a aussi un peu changé de teinte même à travers le vernis. Donc une retouche de vernis neuf aura toujours une teinte différente du reste, ce n'est pas le niveau de finition que nous recherchons pour ces enceintes.

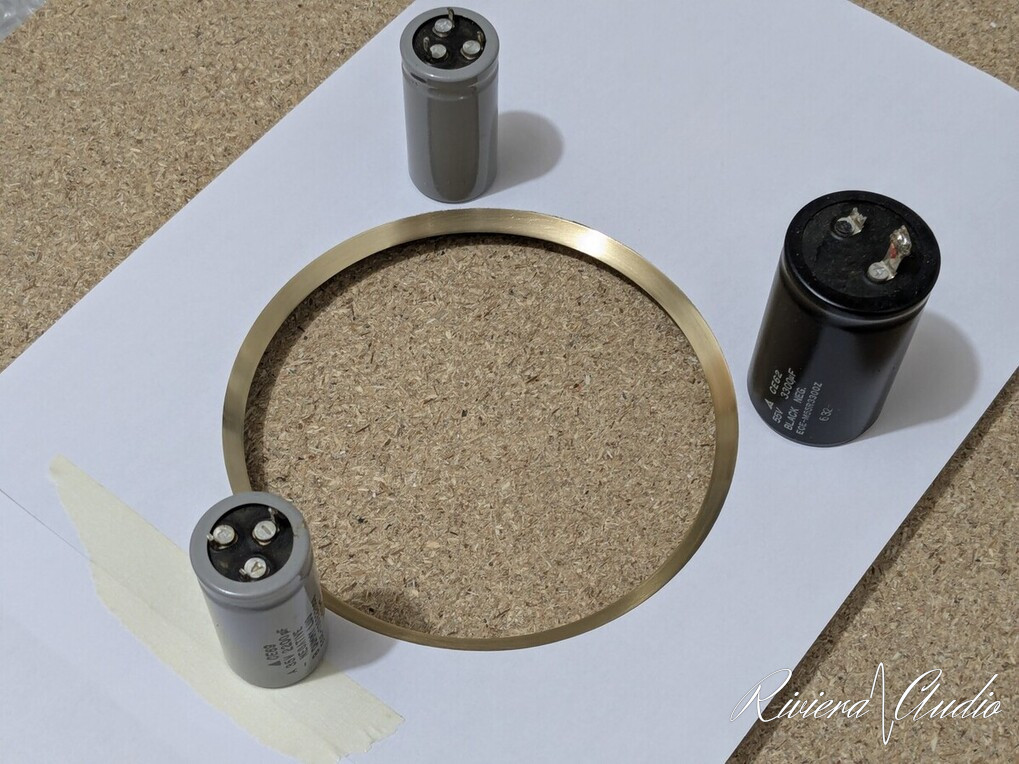

Il faut donc poncer tout le biseau, le vernis d'origine est très épais et très résistant, le retirer en totalité sans rayer le bronze profondément (gros grain interdit) et sans toucher au moindre dixième de millimètre de laque piano noire autour fut... intéressant. Bien sûr le biseau en bronze déjà tranchant le devient encore plus après 40min de ponçage, si seulement j'avais pensé à mettre des gants...

Une fois le biseau prêt une nouvelle couche de vernis, ou plutôt 5 ou 6, sont appliquées:

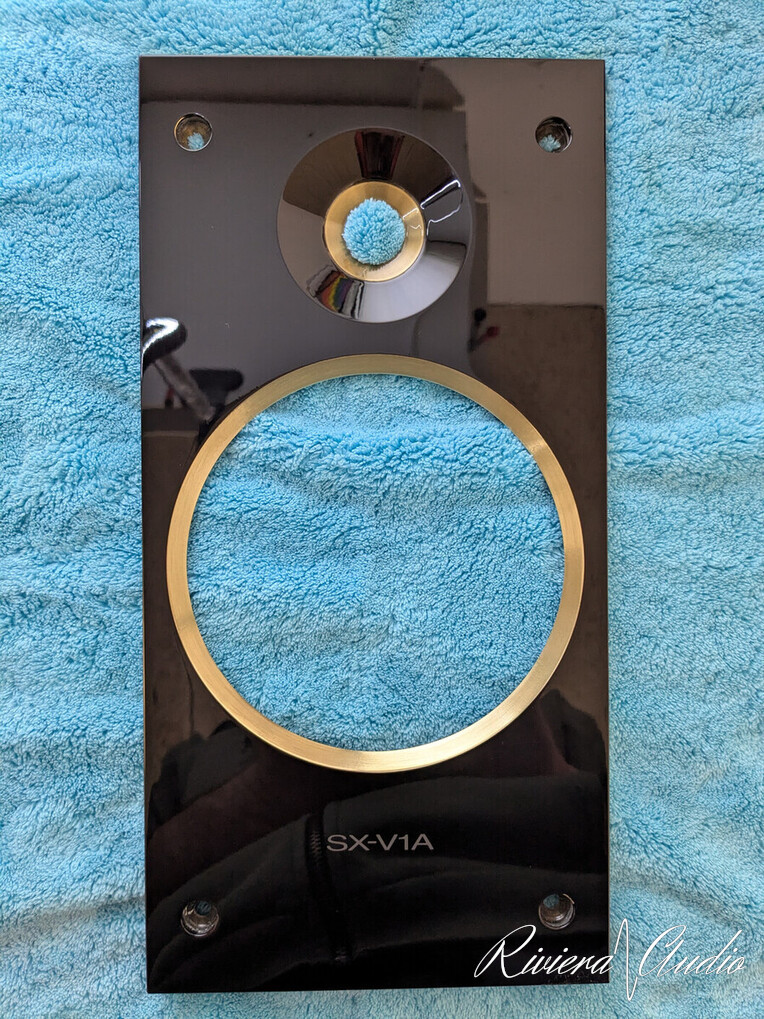

Après un polissage complet avec des polishs de plus en plus fins on obtient cela:

Ensuite nous passons aux caisses en acajou: ponçage d'un des dessus et vernis satiné, retouche d'une tranche et rebouchage de quelques défauts mineurs. Malheureusement cette phase venant juste après l'épreuve du biseau en bronze, j'ai oublié de prendre des photos.

6. Remontage et essai

Les deux enceintes peuvent être remontées, nous passons enfin à l'écoute. La sonorité est meilleure qu'avant révision, ce n'est pas le jour et la nuit mais c'est nettement audible. Cela s'explique principalement par le serrage des multiples vis (et des borniers dont le système de fixation d'origine à travers les filtres ne peut assurer un bon contact électrique dans le temps quand le bois se tasse). La face avant en bronze transmet une partie des vibrations aux caisses en acajou, qui d'après le fabricant lui-même ont étés soigneusement conçues pour "vibrer" d'une façon agréable à l'oreille. Or le couple de serrage des vis influe sur la rigidité de l'ensemble et la transmission des vibrations à différentes fréquences, modifiant ainsi le son. Après des décennies de vibrations, le serrage est parfois inexistant. Reprendre cela rétabli les paramètres d'origine, mais attention, ces vis ne doivent pas être trop serrées ! en plus du risque d'endommager les caisses et les filetages de façon irrécupérable, un joint en liège trop comprimé va s'abîmer et son double rôle d’absorption vibratoire (surtout aigus et haut médium) et d'étanchéité sera compromis. Le bon serrage n'est de toute façon pas du tout celui effectué comme une brute.

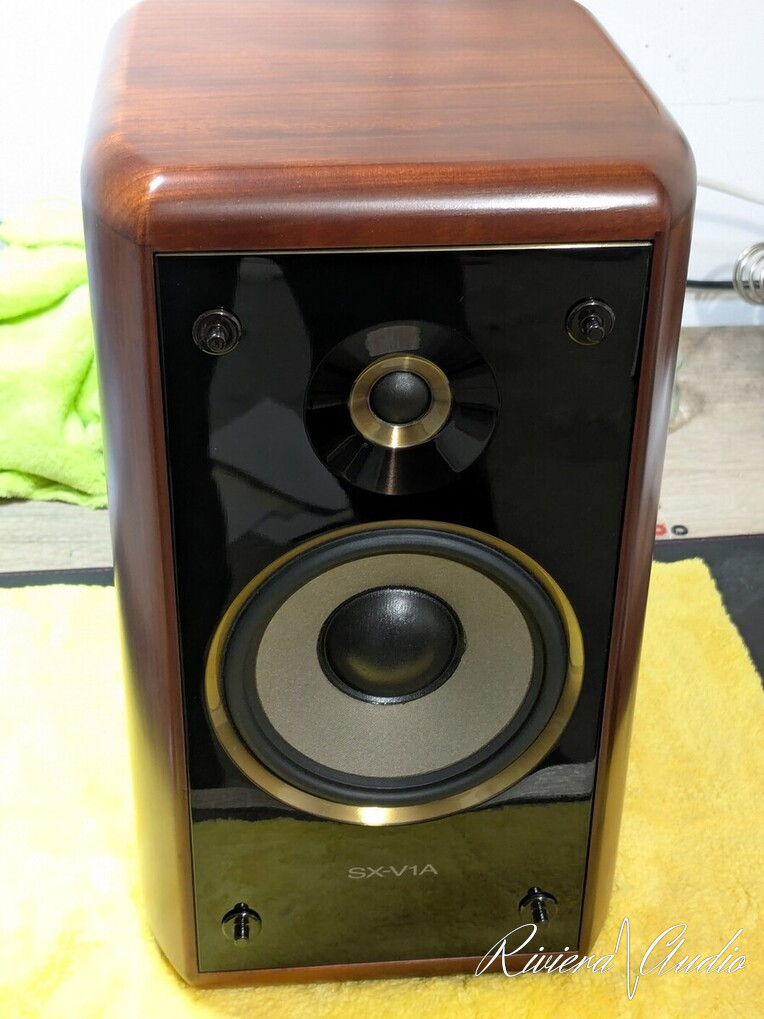

Révision terminée pour ces magnifiques enceintes !

Si vous souhaitez vous aussi acquérir une paire de SX-V1A révisées, n'hésitez pas à nous contacter.
